[求助] NX8.5制图模块断开视图打印时存在BUG

2014-3-1 21:38:51 3205 2

优质型男REN 发表于 2014-2-25 20:14:21 |阅读模式

优质型男REN 楼主

2014-2-25 20:14:21

请使用QQ关联注册PLM之家，学习更多关于内容，更多精彩原创视频供你学习！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由优质型男REN 于 2014-2-25 20:27 编辑

今天使用8.5出工程图时用到了断开视图，把零件缩短了一段。在标注完光洁度符号和基准符号后打印时发现标注的哪些符号都变了位置，跑到了未使用断开视图的位置，导出PDF也有这个问题。不知是我操作的问题呢还是真的有BUG呢，但是我用9.0就不存在这个问题。下面付了几张对比图大家可以自己试试，我的版本是8.5.3.3 mp01补丁，目前是最新的补丁包了：

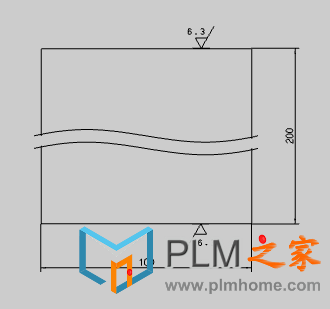

断开后标注光洁度符号

断开后标注光洁度符号

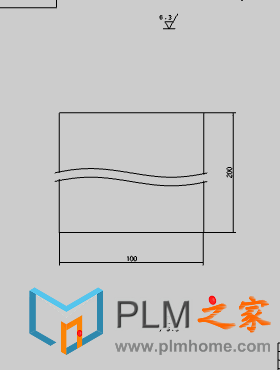

打印后图纸自动变了符号跑位置了，导出PDF也如此

打印后图纸自动变了符号跑位置了，导出PDF也如此

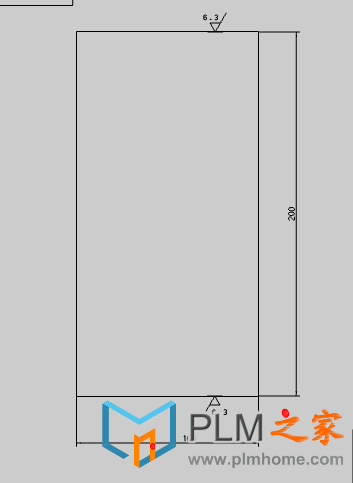

这是没用断开时的样子

这是没用断开时的样子

上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech

回复

使用道具举报

全部回复2

admin 发表于 2014-2-26 13:59:11

admin 沙发

2014-2-26 13:59:11

证明你的粗糙度符号关联的是原始的那个边

你把粗糙度关联到尺寸线上试试

上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech

回复支持反对

使用道具举报

优质型男REN 发表于 2014-3-1 21:38:51

优质型男REN 板凳

2014-3-1 21:38:51

RE: NX8.5制图模块断开视图打印时存在BUG

admin 发表于 2014-2-26 13:59
4 O1 {6 i$ Q5 d3 M) a! [证明你的粗糙度符号关联的是原始的那个边( c, y ~+ V( ?. D4 }
6 Y8 \3 {5 Z" P7 K! U8 B8 M( I; y
你把粗糙度关联到尺寸线上试试 ...

嗯，还真是你说的。关联到尺寸线上面就没事，但是有些情况下没有尺寸线可以供关联呀，总觉得不太好。
