[已解决] GC工具箱中的属性工具怎么使用?

  [复制链接]

2014-3-27 21:49:57 8679 3

lenovoy460 发表于 2014-3-27 17:01:13 |阅读模式

lenovoy460 楼主

2014-3-27 17:01:13

请使用QQ关联注册PLM之家,学习更多关于内容,更多精彩原创视频供你学习!

您需要 登录 才可以下载或查看,没有账号?注册

x

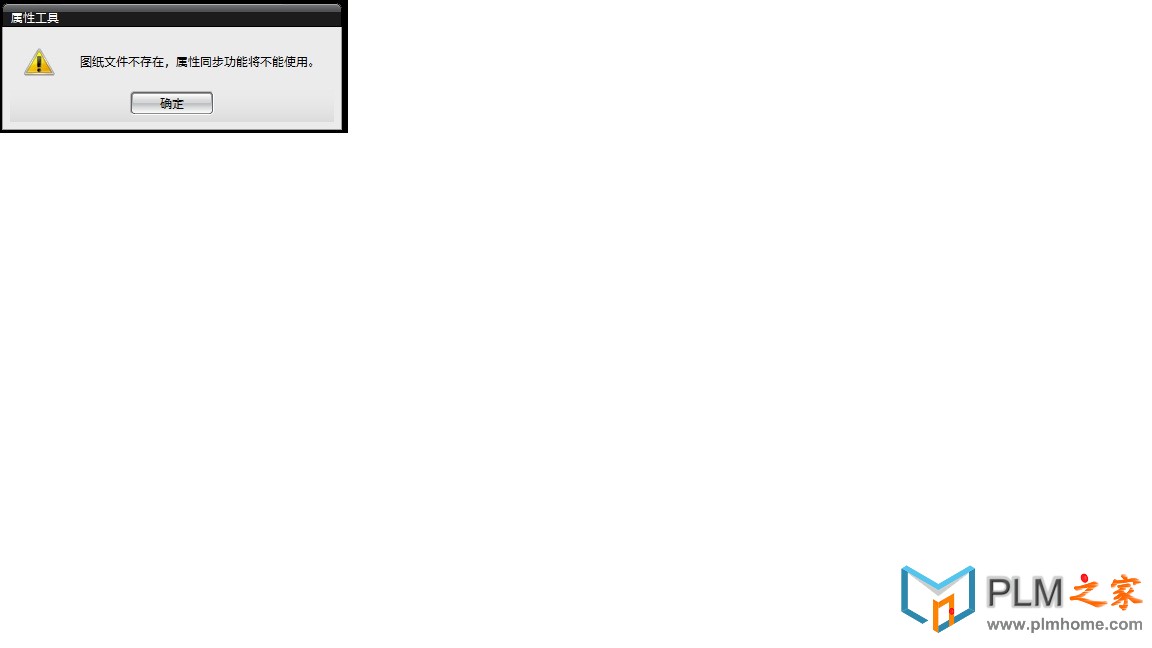

在用GC工具箱中的属性工具时出现如图报警。有网友说是因为模板的原因,需要用公制模板才能使用属性同步功能。他们说是为了将建模与制图分开。我有点不理解为什么要将制图与建模分开?我感觉一个文件是建模,而它的图纸又要搞一个文件。那我在用装配的时候是需要再将这个图纸文件再装配一次?不然这个图纸文件怎么在装配中加载?难道这个是为了多个模块同时操作而搞的东东?因为平常在用装配出图,个人喜欢直接将需要出图的组件设为显示模式,然后进入制图模块出图,但是同一个装配中有很多属性是重复填写的。我想用GC工具箱中的属性同步功能来解决这个麻烦。但是它貌似有点不听话。不知道这中间是什么情况?这个正规用法是怎样的?还有就官方是怎样出图的?求大神赐教啊,小弟先说声谢谢先!!!
6 b4 B/ K/ Q* o& n
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复

使用道具 举报

全部回复3

mildcat 发表于 2014-3-27 19:49:58

mildcat 沙发

2014-3-27 19:49:58

看看我的制图视频教程吧
. [4 x/ i' {5 b. z' Z+ K) ^( i7 M: j' A: Q" x
什么 叫 主模型  什么叫 非主模型的方式
! D6 e2 k- W5 X0 ~, N
8 u& ?9 u: [8 t, s' e属性同步 ,指的是将主模型的属性同步到 图纸上 . I6 z' B: [' g4 l% \: h9 `
: ?/ h. b& }/ O! _" E4 u! A6 y
也就是说 你创建的图纸 是通过,文件 --新建  选择模版这种方式创建的, 这就是主模型的方法,图纸就是非主模型的数据。" S1 B" g3 N1 M" r/ v
8 s$ a, ^1 o" A9 O3 |
该会员没有填写今日想说内容.
回复 支持 反对

使用道具 举报

优质型男REN 发表于 2014-3-27 21:35:58

优质型男REN 板凳

2014-3-27 21:35:58

这个就仁者见仁智者见智了,看公司怎么要求的不过小公司没要求,能出图纸就行那你随便。大公司里规矩比较多都会要求你用主模型的方式出图的。也即是mildcat所说的主模型方式,非主模型的方式一般是没有要求的时候而且图纸不多的情况下使用。
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

lenovoy460 发表于 2014-3-27 21:49:57

lenovoy460 地板

2014-3-27 21:49:57

那这个主模型方式的图纸再添加进装配是不是需要重新搞一个图纸装配,下次打开总装配才能将生成的图纸文件加载进装配中?这个是不是相当于一个装配中有两个同样的装配?
