[已解决] 用MW调取的螺丝在创建腔体后怎么出现螺纹符号?

  [复制链接]

2014-4-11 21:14:40 3173 3

lenovoy460 发表于 2014-4-8 17:33:51 |阅读模式

lenovoy460 楼主

2014-4-8 17:33:51

请使用QQ关联注册PLM之家,学习更多关于内容,更多精彩原创视频供你学习!

您需要 登录 才可以下载或查看,没有账号?注册

x

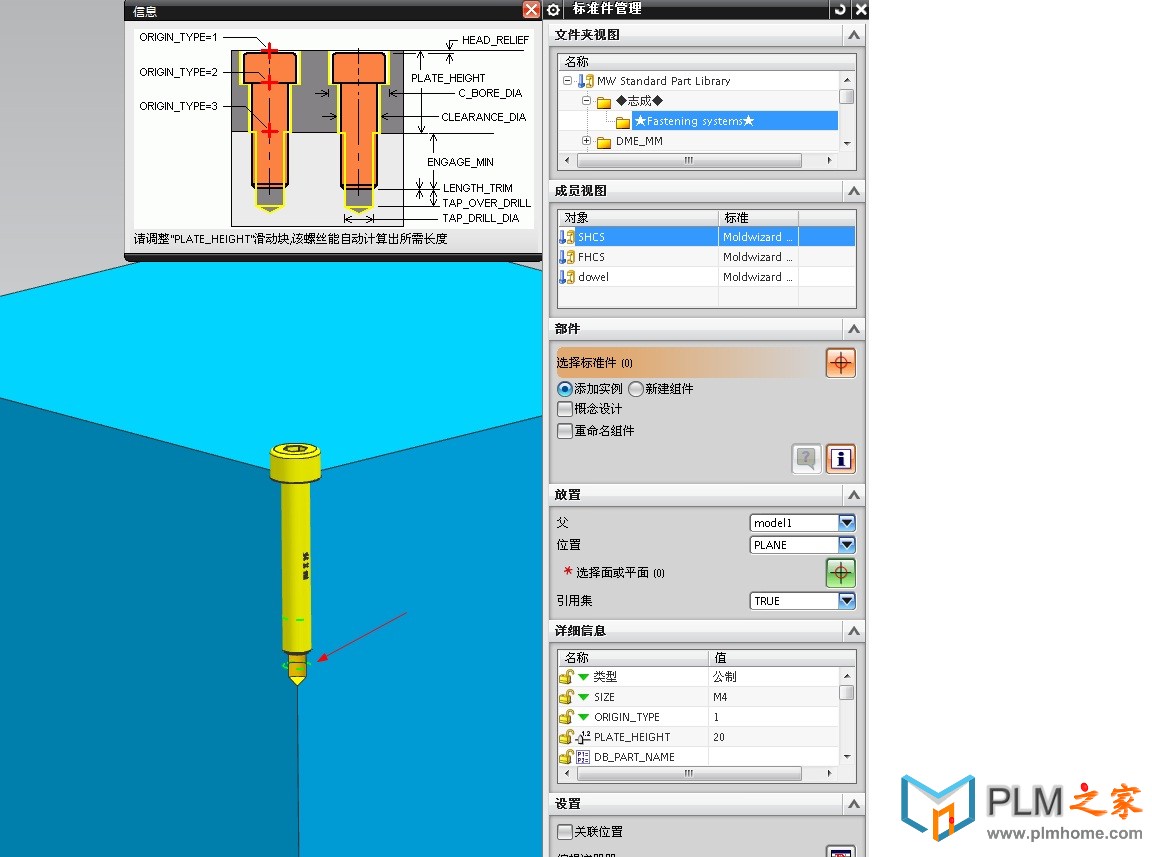

我看别人自己用moldwizard搞的螺丝标准件,自己想尝试弄个来用用。不过在创建腔体后怎么都不能出现如图的螺纹符号。不知是不是在创建标准件模板文件时要添加什么属性,才能让UG认为我调取的标准件是螺钉。求大神指点迷经!!!
! m$ B0 z! |. Q! @7 G
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复

使用道具 举报

全部回复3

admin 发表于 2014-4-8 19:57:17

admin 沙发

2014-4-8 19:57:17

这应该是引用集控制的
3 X% ^+ g" j- D" Z4 J: X9 z' w3 o
8 j$ s; r6 p0 h2 Z  J你改下引用集
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

lenovoy460 发表于 2014-4-9 12:18:24

lenovoy460 板凳

2014-4-9 12:18:24

不是引用集吧   我就是搞不明白,因为调用螺丝标准件,在创建腔体后是需要螺纹的;但是其他标准件如弹簧等等,在创建腔体后只需要一个孔即可,此时不需要螺纹。即用标准件创建腔体后怎么出现螺纹的?这个是困惑我的地方
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

admin 发表于 2014-4-11 21:14:40

admin 地板

2014-4-11 21:14:40

lenovoy460 发表于 2014-4-9 04:18
5 v/ M3 e" B$ [1 i) n不是引用集吧   我就是搞不明白,因为调用螺丝标准件,在创建腔体后是需要螺纹的;但是其他标准件如弹簧等 ...
* P1 s. n7 V9 _, ?' h, z# v
通过引用集来控制 true 和 false
: X5 ?4 \/ ~: A
9 b3 y& P  w$ \. P4 Q1 b如果是true的话  就是 做腔体 的
6 f  o. P+ K' Q3 e/ t  X2 w如果是false 就是 显示原始的
; ~+ K8 F. e2 M# z+ v' }: C: B, _. F2 f( h$ x3 h
可能我说反了) I, S5 [& T! E
0 a( R1 y: z; w3 a/ t$ v. }! o
! u0 H6 m0 R8 J& P
我建议你直接打开 moldwizard默认的标准件文件 看看怎么定义的+ W4 r" r0 r" H1 M# N8 L& T
肯定要使用到 抑制表达式 这些东西" }' E1 Z3 ~8 e" f
* U( U( n7 A4 i% Q% \: ]% o
NX9的标准件库都通过  标准件管理  来做的,很方便 ; M, c2 f" ^( C7 z: C% _2 N
& [; T& d5 c$ `! ^9 h: k0 ?
具体的 我后面来搞个教程好了
