数字化制造应用程序引入了一个新成员 - 技术文档发布 Technical Publications。可用来直接根据 3D CAD 模型发布精确的技术文档(打印或数字格式)。例如,可以创建技术插图、安装和服务手册、交互式零件明细表和目录以及其他工程文档。
有了它,现在可以提供完整的技术文档发布工作流来:
6 {; j9 r$ o9 l# V7 H  B* L) S
1. 创建
直接根据 3D CAD 模型编创技术插图、图形和文档。
# J* U: V" v  Q/ D, \* C
2. 转换
将文档保存至标准打印和交互式格式,包括 PDF、3D PDF 和 HTML5。
0 f' u7 B4 e/ L' V* ]7 |2 V0 p
打印5 g+ R" Z, ^, G0 t+ l5 p
打印文档通常是指纸质副本或静态图像。以下是一些使用 Solid Edge Illustrations 进行打印的示例:
  • 发布 3D 模型图像,并将它们加入 Word 文档中。
  • 发布矢量图形,并将它们纳入 Adobe Illustrator 项目。

    8 }3 d4 V9 _  F) p
techpubs_workflow_create.png 0 d% R# E* T7 k, V$ ]5 h* c% ~
要打印具有静态 3D 图像的多页文档,使用 Solid Edge 3D Publishing。
$ J3 n, f6 m! |* g% x% b
PDF
6 j( i/ @* S& E, o' X$ ~
PDF 是行业标准,而这些文件可以使用安装的 Adobe Reader X 或更高版本在计算机上打开。使用 Adobe Reader 查看时,PDF 文件支持交互式 3D。使用 Solid Edge Technical Publications 创建的 PDF 文件不需要安装 Adobe Reader 插件。
以下为使用 Solid Edge Illustrations 输出 PDF 的示例:
  • 基于库模板将插图发布为单页的交互式 3D PDF。

    - |2 q! x8 s. t( L
以下为使用 Solid Edge 3D Publishing 输出 PDF 的示例:
  • 将多页的文档发布为静态 PDF,包含 3D 模型的高分辨率图像。
  • 发布具有嵌入式 3D 视图和定制页面设计的多页交互式 3D PDF 文档。
    0 P6 u0 \# m+ b
- R! ]+ C% r- M3 p1 R( t
HTML59 p7 O: g, p, a
HTML5 是行业标准。安装的现代网页浏览器通常可以打开使用 Solid Edge Technical Publications 产品所创建的任何 HTML 文档。这样就能轻松在现代浏览器和最先进的设备(包括 PC、Mac、iOS 和 Android 设备)上发布交互式 3D 网页。无需插件便可查看交互式 3D 文档。
以下为使用 Solid Edge Illustrations 输出 HTML 的示例:
  • 基于预设计模板将插图发布为单页的交互式 HMTL5。

    - N- P2 m( z5 ?
以下为使用 Solid Edge 3D Publishing 输出 HTML 的示例:
  • 将多页交互式 3D 文档发布至可轻松添加到网站的 HTML(和其他格式)文件夹。
  • 将多页交互式 3D 文档发布为单文件 HTML 以方便通过电子邮件共

    : [6 t, U. u# u
* }$ ~* l  F6 {/ T& S( U8 J

, K. x5 Z# G7 @7 a! w9 ^% |
3. 共享
通过台式机、笔记本电脑或移动设备将技术文档上传、存储和共享至云端的新 Solid Edge Portal。协同者可以将所有文档下载为一个 zip 文件。

* U3 Q6 ], s( Y, T7 \  @! x0 e+ i/ Y
(1)Solid Edge 的功能* q5 d( Y/ G& @

  q. g( W' F0 ~( j, W& h+ Q, O
Solid Edge 提供两个相关但独立的编创应用程序,用于交流正确的设计制造、安装和维护流程:
  • Solid Edge Illustrations
  • Solid Edge 3D Publishing
    - Q$ Q! Y$ Y; \8 e5 D* g
使用它们可根据 Solid Edge 模型创建和发布带图解的作业指导书、操作手册、服务指南和细分零件目录。这两个产品使用相同的 3D 工具,便于在学习一个产品后能快速过渡到另一个产品以为他用。
使用 Solid Edge Technical Publications 应用程序可:
  • 快速创建详细的设计插图。
  • 使用动画清楚阐明产品的工作方式。
  • 发布交互式电子文档以用于制造作业指导包。
  • 创建综合维护手册。
  • 发布易于浏览的备件目录,鼓励客户直接从您这里采购备件
    + b) g- U2 N* Z9 r: ^2 ~
何时使用 Solid Edge Illustrations/ f. [! ^* Q0 o1 g' U
技术插图能传达有关产品和服务的信息。图解绘制员通常无法访问 3D 数据,因此只能借助通用绘图应用程序从头重新绘制产品。Solid Edge Illustrations 是一个易用的技术插图程序,能利用现有的 3D 数据发布类型广泛的标准图形、动画和文档格式。但是,不一定要从 3D 模型开始;您还可以创建全新的插图。
Solid Edge Illustrations 特别注重创建插图故事板。故事板完成后,这些插图就会发布为选定格式。有些格式(例如光栅图像)会在故事板中为每幅插图创建单独的图像文件。有些格式(例如交互式 3D PDF)可选择模板并将插图嵌入 PDF 文档中作为交互式 3D 动画。
以下场景应使用 Solid Edge Illustrations:
  • 要批量创建图像以插入到 Word、Powerpoint、Illustrator 或其他软件包中。
  • 要使用 Solid Edge Illustrations 库的模板快速创建单页交互式 3D PDF 或 HTML5 文档。
    # `, c5 h& W- n7 P

  • 2 T- f" y1 ~8 `; f) A! j1 F& K3 u; P
1 r1 o* j7 s  f4 v$ K- ~4 F; {- @
(2)NX1847 的功能技术数据包
  • 创建数据包模板
    . o5 p) Q3 T: q& ~) w% S& p
    1 k, j& T( ^& c4 G8 i- J" q
使用新建模板命令启动技术数据包,在其中可以设计模板,以在将技术数据包 (TDP) 由 NX 源部件发布为 3D PDF 或 JT plus PDF 时使用。
在技术数据包中,可以由空白文件或现有模板创建 TDP 模板。然后,可以使用新的 TDP 特定命令来定义和编辑模板中的对象。

* c% y  w' e2 |( s8 W# ]5 t9 ^+ O
登录/注册后可看大图
  • 发布技术数据包

    8 f/ A. C1 ]* r6 e

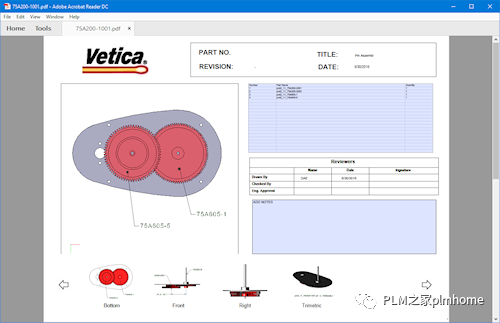

使用新的发布技术数据包命令可直接从 NX 源部件将技术数据包 (TDP) 发布为 3D PDF 或 JT plus PDF。
TDP 是一个或多个文件或文档的集合,其中包含定义产品及其需求所需的所有信息。可以使用 TDP 在内部以及与供应商进行通信和协同。
9 L  z7 N8 r& h. f  q

登录/注册后可看大图

; n8 m) `3 g5 E  p! g
6 [; L7 O2 r6 v+ _0 V
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
