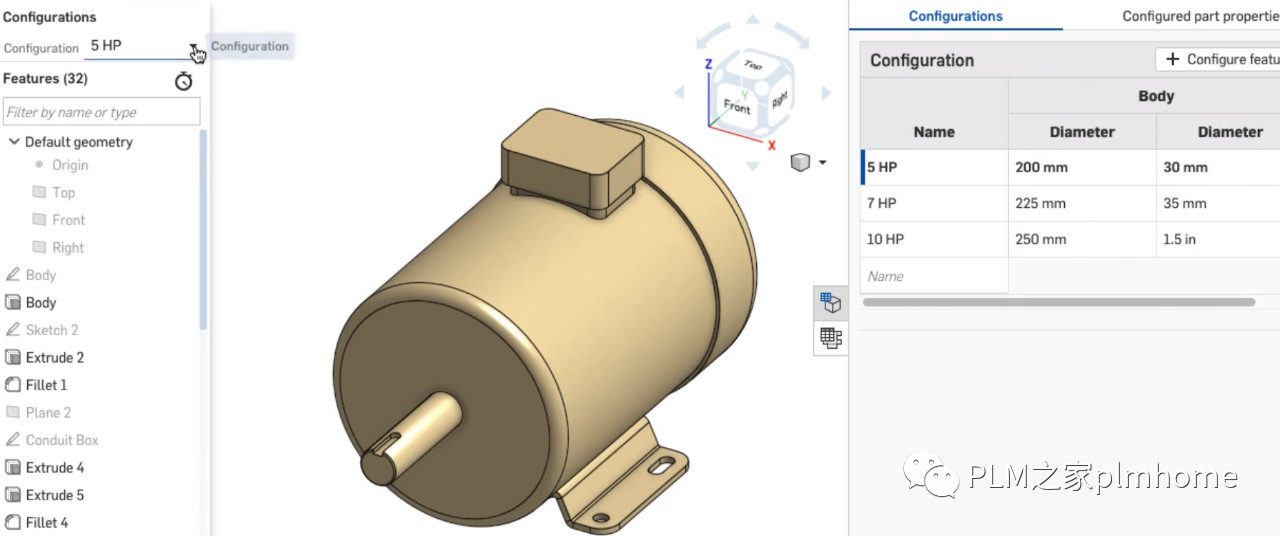

当我还在沉浸On Shape 牛皮的通过配置创建参数化模型的时候,NX1899 新的功能“参数表 ”也来了,两个具有相似的功能,让我们先看看Onshape认为的优势在哪里:

4 c! K. z. x# Z- \9 {2 U
登录/注册后可看大图
  • 配置是一种创建参数模型的变体的方法,该模型涉及不同的参数集和其他选项,您可以在它们之间轻松切换。
  • 旧的CAD系统要求所有配置选项都必须在单个表中表示,并带有每个可能排列的条目,在某些情况下,这可能导致该单个表中成千上万的行。随着配置和更多选项的复杂化,该表呈指数增长,几乎无法理解,排除故障或进行管理。
  • Onshape的方法致力于使用户易于管理,以构建和使用现代设计师经常需要的复杂配置。为此,Onshape可以通过为每组独立的配置选项创建单独的小表来构建复杂的零件系列。这大大减少了所需的表行和单元格的数量。没有更多的怪物表。例如,在旧的CAD中,具有5个长度,5个高度和5个孔图案的简单支架将导致一个巨大的375单元表,可以在笨拙的嵌入式Excel电子表格中进行管理。在Onshape中,这种相同的配置会导致3个表,每个表只有5个单元格,并通过本机直观的用户体验进行编辑。
  • 第二个主要区别是您可以配置的内容。使用旧的CAD系统,您只能配置某些东西,例如特定的尺寸值和特征抑制。使用Parametric Modeling 2.0,您几乎可以配置所有内容,包括连续值甚至实体选择集。
  • 第三个主要区别是何时将可配置零件插入到装配体中。在旧的CAD中,用户被迫浏览一长串文本字符串名称,每个可能的排列名称一个,而没有原始配置选项可见。在Onshape中,为用户提供了简洁明了的菜单,其中提供了原始配置选项,从而可以轻松找到所需的排列。
  • 使用“参数表”命令来管理模型的配置表,并将它们存储在同一零件文件中。 配置由一组具有唯一值的模型表达式组成,您可以使用它们来快速更改零件。
    ' e( l+ M$ E7 D  X
* G8 m" u8 v& ^! R/ s, U
实际上在NX里面我们有部件族Part Family,我们有几乎不用写代码的产品模板工作室 PTS (Proudct Template Studio) 去创建一些我们核心的尺寸参数,完成类似标准件一样的模型​。但是总结起来,就是使用起来比较啰嗦,NX1899直接通过配置的方式,快速的进行不同配置参数的修改和模型的更新,直观高效。
) c! R# |+ N- i, n- |/ k* n

2 F$ e; H7 h. ~1 \

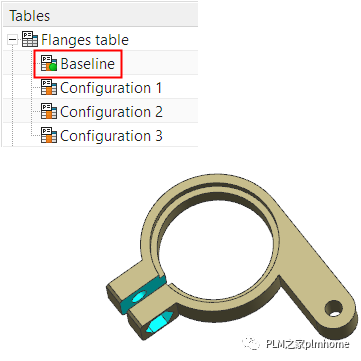

使用“参数表”命令来管理模型的配置表,并将它们存储在同一零件文件中。 配置由一组具有唯一值的模型表达式组成,您可以使用它们来快速更改零件。

; x- c7 Z8 O) U# `5 g1 k7 x: n
登录/注册后可看大图
您可以使用此命令执行以下操作:
  • 在您的零件中创建,编辑和删除参数表和配置。
  • 从正确配置的外部源文件中导入配置表。
  • 将一种或多种配置应用于您的零件。
    " g; h- A( k! d* Q% v* Y. b7 q5 U
注意
  • 您可以在部件中拥有多个配置表,但是每个表一次只能应用一个配置。
  • 导出配置参数表。

    8 F+ \0 B( l0 t; R8 l) B9 q" T5 D5 ]) Q" i

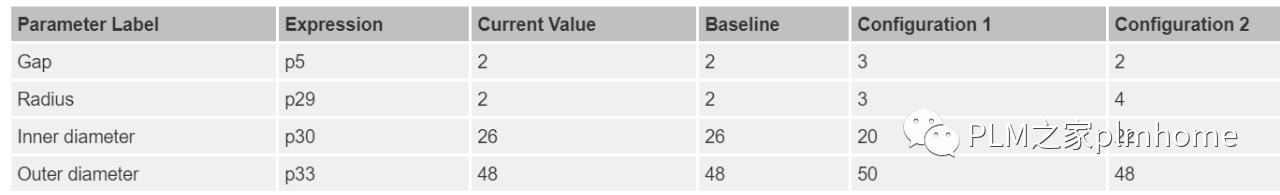

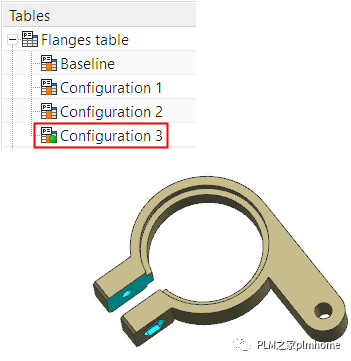

激活和停用配置
激活配置时,模型将使用为表达式指定的值进行更新。
2 x6 ~6 Y+ T7 K

登录/注册后可看大图
/ Y, }$ H! ~6 f" k" E

登录/注册后可看大图
, e2 Y+ F+ f& n0 c/ \  @+ z$ ]3 n! ^
  • 激活配置后,关联的表达式将被锁定,因此您无法对其进行编辑。 停用配置时,关联的表达式将被解锁,但保留其当前值。
  • 仅适用的模型表达式可用于编辑。 例如,您不能使用由公式锁定或驱动的表达式,也不能重复使用其他表中包含的表达式。
  • 在Simcenter 3D Motion中,您可以通过更改活动解决方案将解决方案与参数表中的配置(或配置组合)相关联。 更改活动解决方案时,关联的配置将自动激活并应用于模型。
    8 A* J4 b6 Z  `0 G. Y/ f

7 M) f6 a$ e; Y2 P' [; {# V
是不是很实用的功能呢?赶紧升级试试吧!
