PLM之家NX插件V9.0.0.0发布，支持NX1926版本

admin

新版本发布：

插件更新支持NX1926系列软件，在NX1953版本上进行编译运行。

修复了部分bUG。

: N2 D+ E6 P1 k# a! A! D

下载地址：
' ]5 i4 `: H" w8 ]

链接：https://pan.baidu.com/s/1T05sJHL_VqUbDDowxJ86lw

提取码：fcf6

复制这段内容后打开百度网盘手机App，操作更方便哦

: i- y: d  S& [: y/ ?) _! O

具体功能和配置方式：

; E7 r: m4 c! Q$ X( v' f# Q( q  Z

7 b: y. f' L" q3 g) u" ]

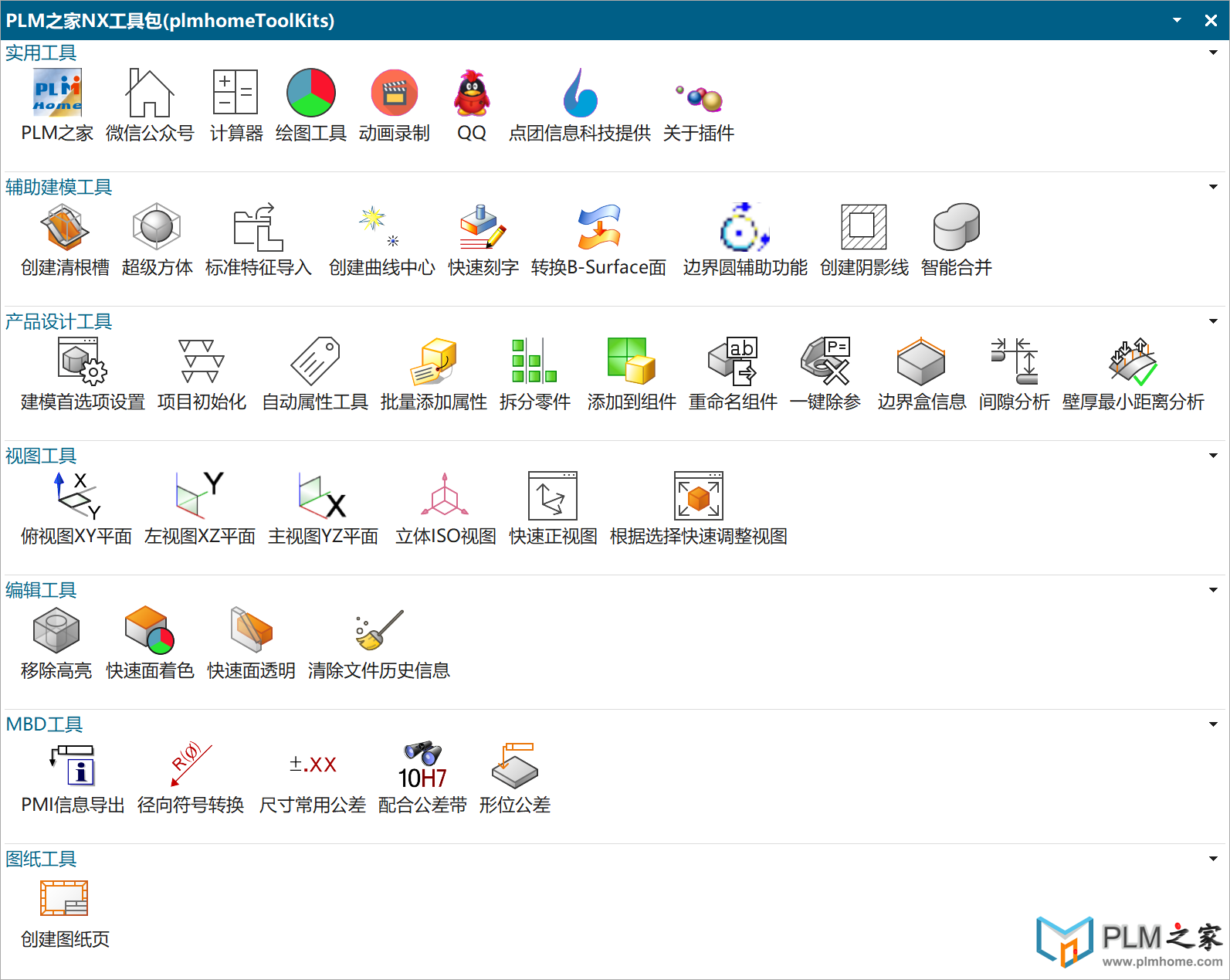

PLM之家NX插件

===============================================

2 a8 |9 M2 L9 N9 E/ V* D

PLM之家NX插件，是PLM之家（兄弟空间站）PLM之家科技-创始人mildcat根据会员要求所做的插件功能，

插件设计到各个行业的应用。版本和内容持续更新中，欢迎大家下载交流使用！

如果需要插件定制或者二次开发，请联系QQ 939801026

! t3 O3 G* ~& `" R5 c3 C; g

插件版本支持：NX1847|NX12|NX11|NX10|NX9（部分功能）

-- V4.0.0.0 目前支持NX10版本

-- V5.0.0.0 目前支持NX11版本

-- V7.0.0.0 目前支持NX12版本

-- V8.0.0.0 目前支持NX1847版本

-- V9.0.0.0 目前支持NX1953版本

插件版本：V9.0.0.0

==============================================

1.插件安装方法：

（1）请在PLM之家下载NX插件，下载后解压文件，得到PLMHomeToolkits文件夹，放在非中文的路径下。

譬如：C:\PLMHomeToolkits, 确保此文件下有常见的Application，Startup文件夹等。

*(2) 添加环境变量 plmhomeToolKits_Dir=C:\PLMHomeToolkits

（3）找到NX的安装目录，比如：C:\Siemens\NX12\UGII\menus目录下找到custom_dirs.dat文件，用记事本打开

（4）在最后一行直接添加*（2）步骤中环境变量 $plmhomeToolKits_Dir (不是路径哦)

（5）重新启动NX，即可看见PLM之家NX插件

7 J* ^! ?7 U- S, ?& N- l3 t# s! Z3 h

参考视频：PLM之家NX插件配置安装视频教程

http://www.plmhome.com/thread-3835-1-1.html

$ y% P. z  A7 U$ l: K3 p

(出处: PLM之家-上海点团信息科技有限公司工业4.0数字化软件官方知识管理平台)

===============================================

2.下载地址：

" W1 A* M  M  W* y

http://pan.baidu.com/s/1jH4e7Pk

3 }/ Y1 C4 [4 `- m! |  X' Z

===============================================

3.插件功能及演示地址：

（1）自动属性工具

http://www.plmhome.com/thread-1079-1-1.html

（2）重命名组件

http://www.plmhome.com/thread-1101-1-1.html

（3）边界盒信息

http://www.plmhome.com/thread-1150-1-1.html

（4）移除高亮

http://www.plmhome.com/thread-1151-1-1.html

(5)快速视图

http://www.plmhome.com/thread-1269-1-1.html

(6)快速着色

http://www.plmhome.com/thread-1270-1-1.html

(7)快速面透明

http://www.plmhome.com/thread-1811-1-1.html

(8)分割零件

http://www.plmhome.com/thread-1812-1-1.html

(9)复制对象到组件

http://www.plmhome.com/thread-1894-1-1.html

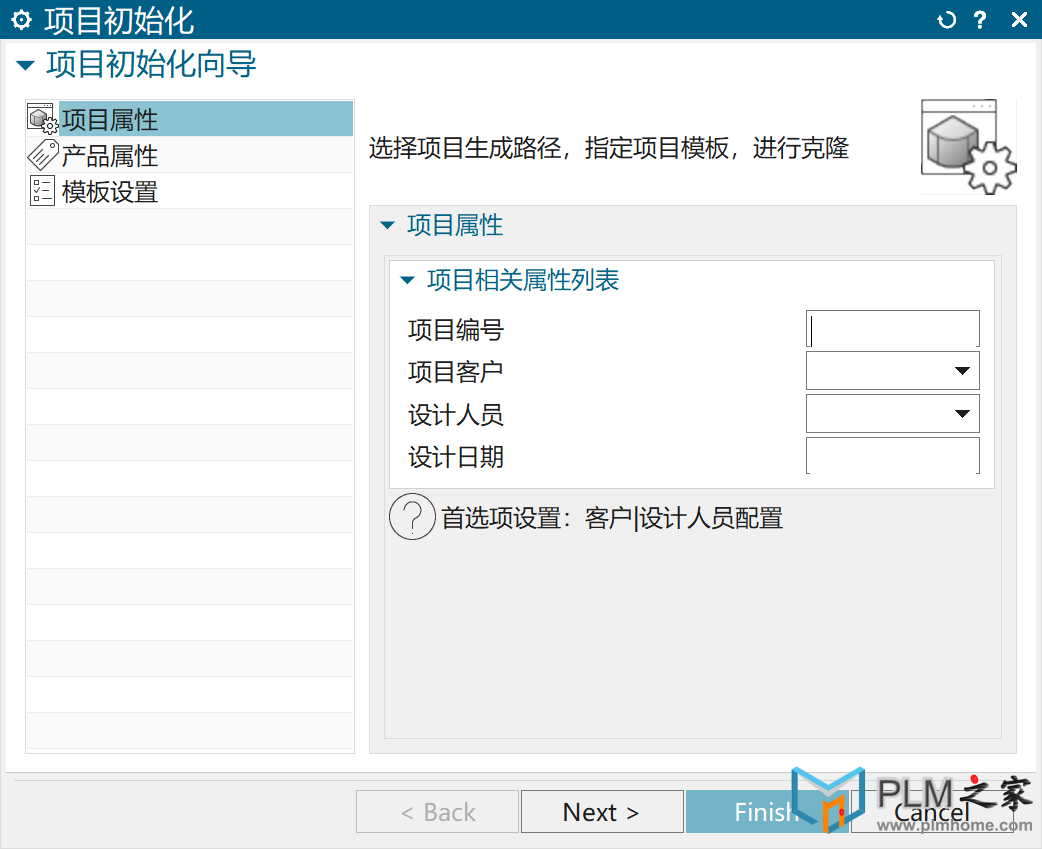

(10)项目初始化

http://www.plmhome.com/thread-1972-1-1.html

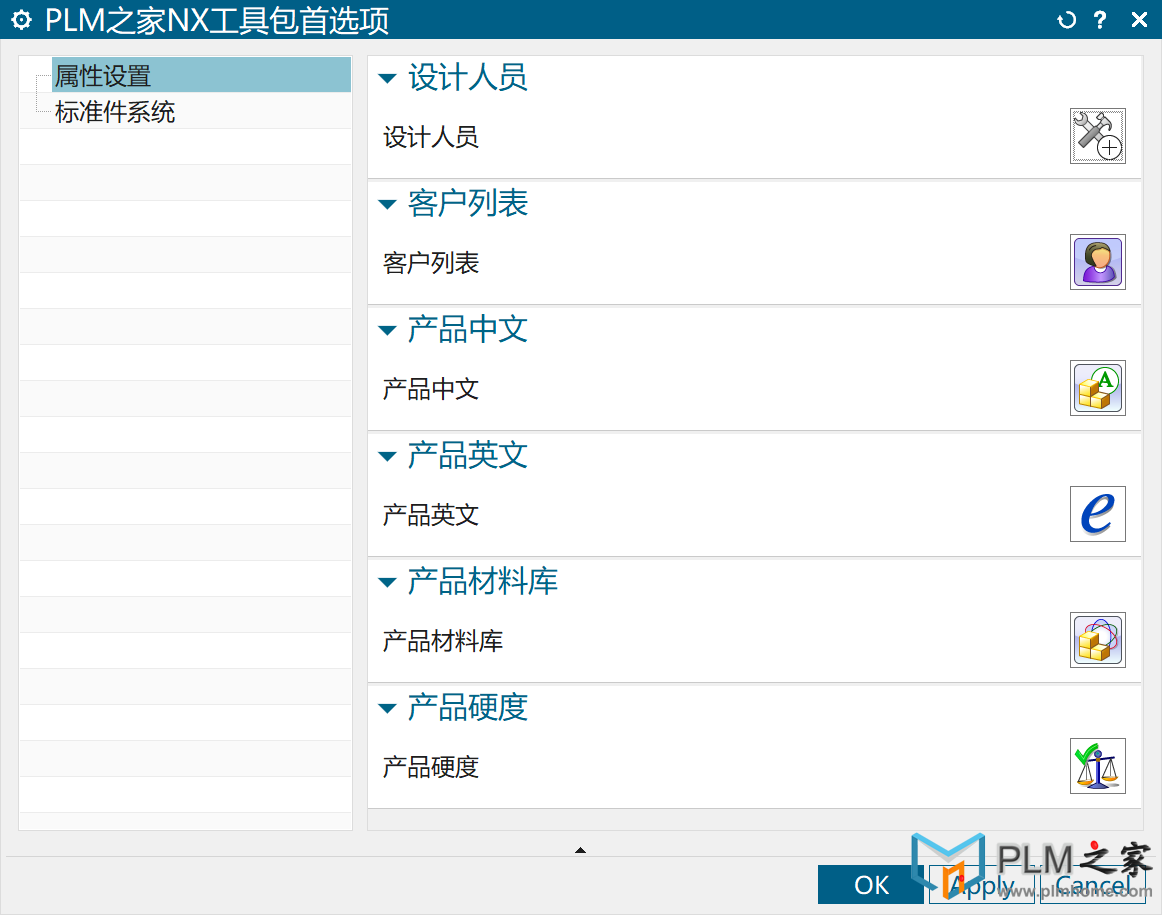

(11)插件首选项设置

http://www.plmhome.com/thread-1973-1-1.html

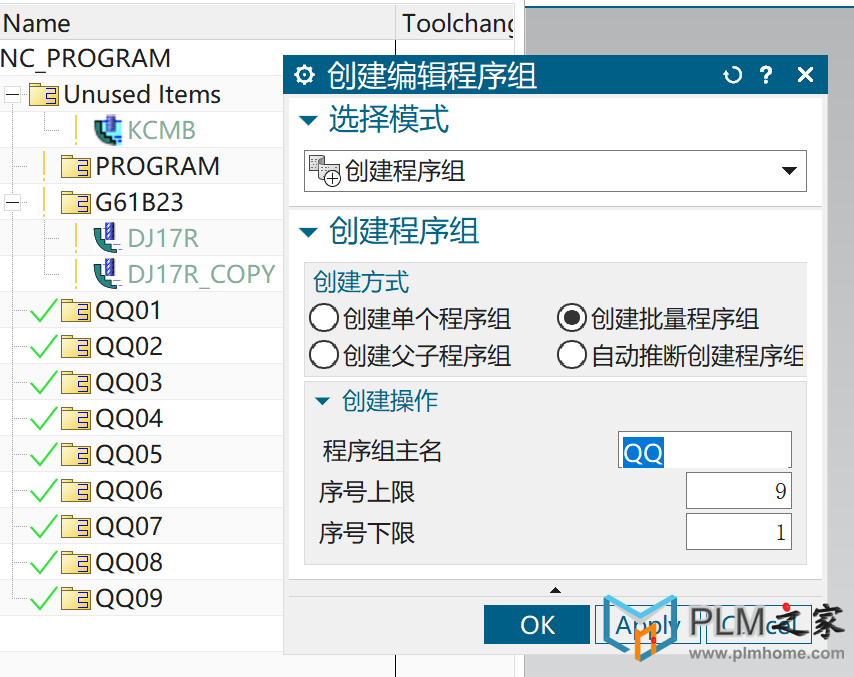

(12)CAM--程序组功能

http://www.plmhome.com/thread-2019-1-1.html

13)CAM--重命名刀路

http://www.plmhome.com/thread-2194-1-1.html

(14)CAM--批量编辑刀具号

http://www.plmhome.com/thread-2295-1-1.html

(15)建模工具--快速创建清根槽

http://www.plmhome.com/thread-2618-1-1.html

(16)建模工具--标准特征导入系统

http://www.plmhome.com/thread-2619-1-1.html

(17)建模工具--超级方体功能

http://www.plmhome.com/thread-2688-1-1.html

(18)制图工具--常用公差标注

http://www.plmhome.com/thread-2688-1-1.html

(19)制图工具--直径符号转换

http://www.plmhome.com/thread-3166-1-1.html

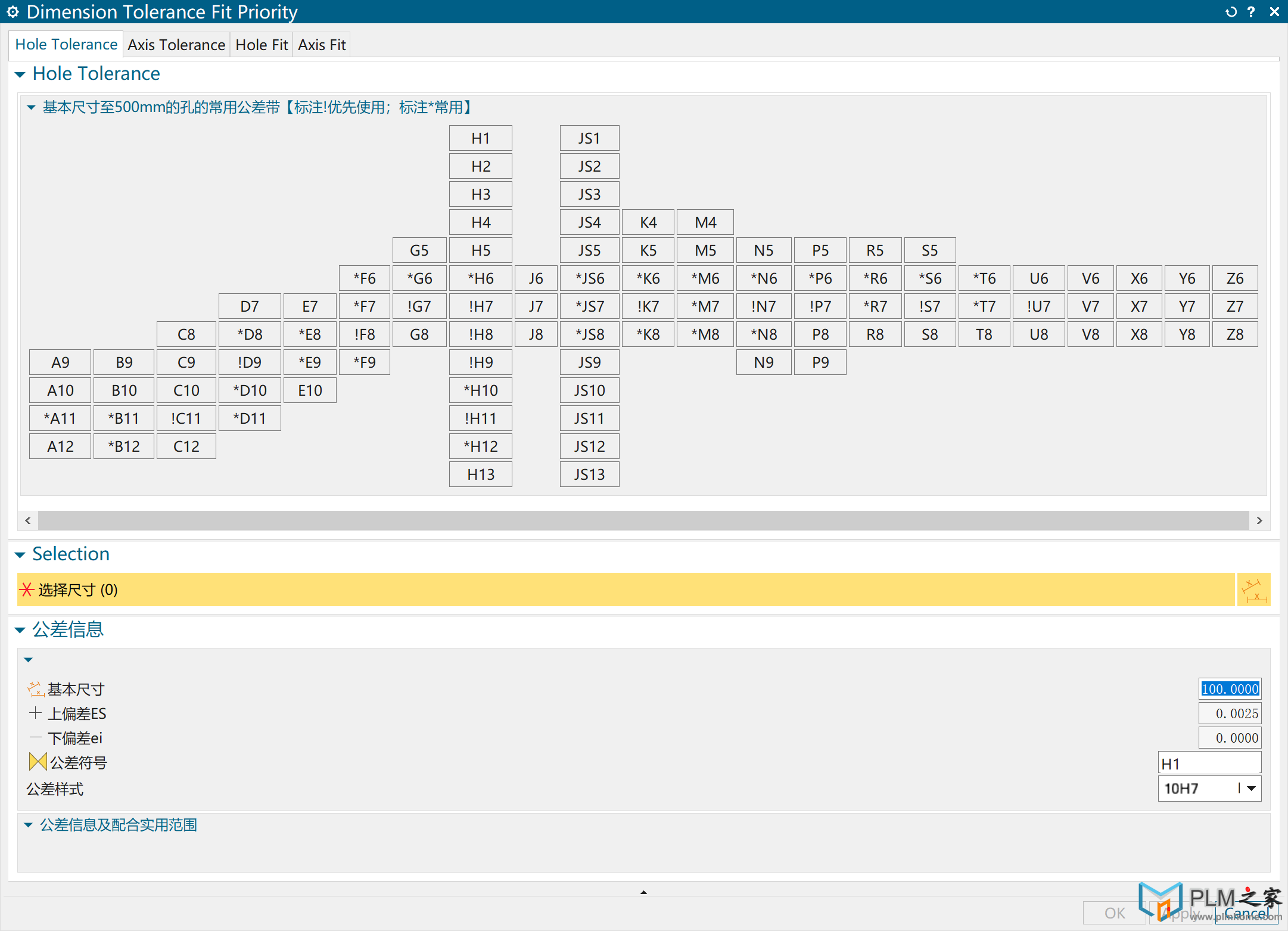

(20)制图工具--配合公差带

http://www.plmhome.com/thread-3254-1-1.html

(21)制图工具--建模工具--智能间隙合并

http://www.plmhome.com/thread-3562-1-1.html

(22)制图工具--建模工具--批量创建二次曲线中心

http://www.plmhome.com/thread-3987-1-1.html

(23)建模工具--根据选择快速调整视图

http://www.plmhome.com/thread-4002-1-1.html

(24)建模工具--增加快速刻字功能

http://www.plmhome.com/thread-4111-1-1.html

(25)建模工具--B曲面抽取功能

http://www.plmhome.com/thread-4173-1-1.html

(26) 边界圆辅助功能

http://www.plmhome.com/thread-4211-1-1.html

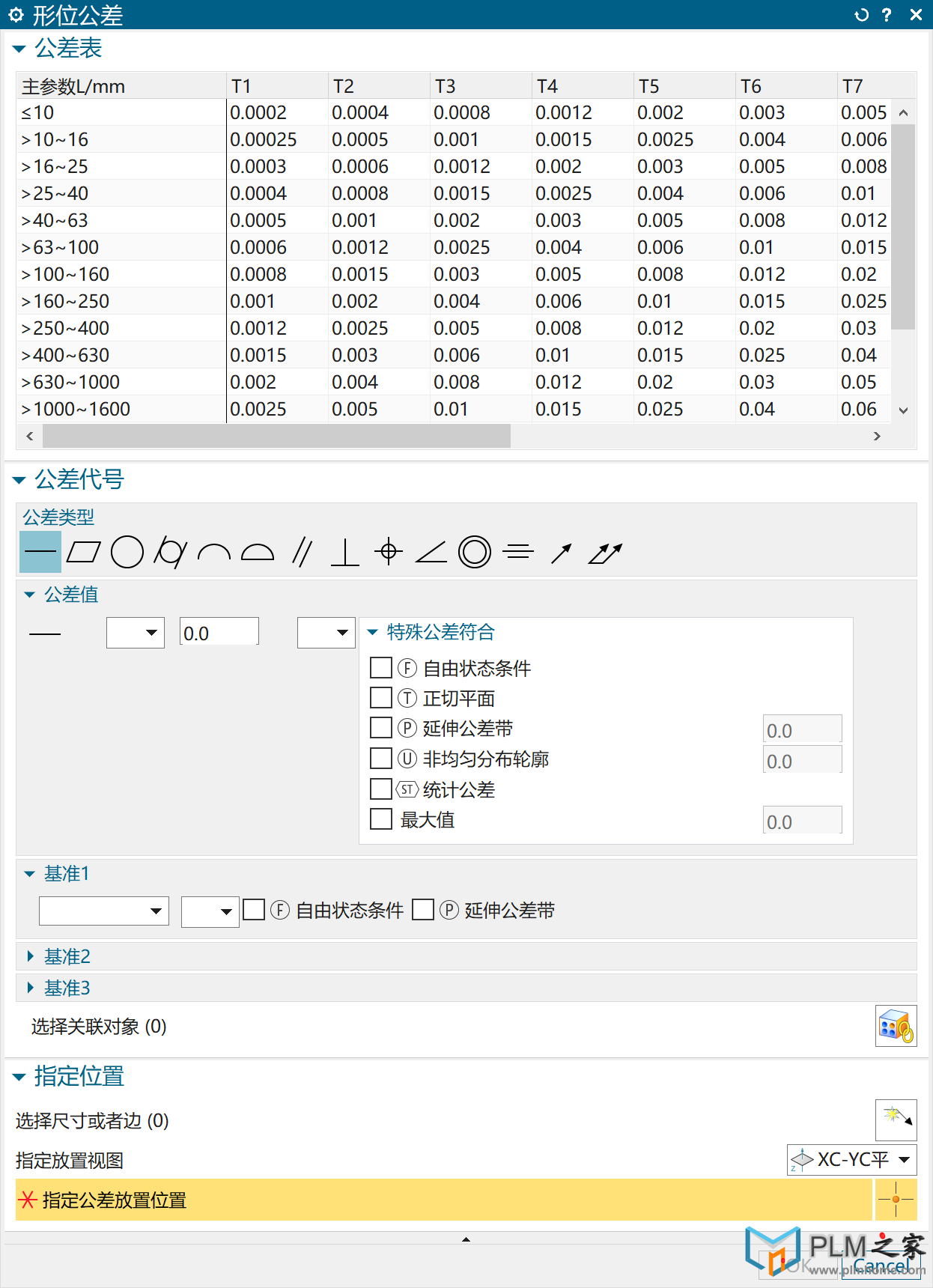

(27)制图工具--形位公差

http://www.plmhome.com/thread-4343-1-1.html

(28)批量部件属性赋值

http://www.plmhome.com/thread-4368-1-1.html

(29)MBD属性导出

http://www.plmhome.com/thread-4369-1-1.html

#的功能正在开发中！

3 x# t: E, W9 t) k. X

============================================

4.支持网站：

                        PLM之家                 www.plmhome.com



感谢

上海点团信息科技有限公司友情赞助 www.diantuankj.com

============================================

5.版本声明：

V1.0.01                 增加自动属性工具

V1.0.02                增加重命名组件

                        增加边界盒尺寸

                        增加移除高亮

V1.0.03                增加快速视图功能(快速俯视图,快速左视图,快速前视图)

                        增加快速着色功能

V1.0.04                增加快速面透明功能

                        增加分割零件功能

V1.0.05                增加复制对象到组件功能

                        增强边界盒信息信息

V1.0.06                增加项目初始化功能

                        增加插件首选项功能

V1.1.00                增加CAM的程序组创建和编辑功能

                        调整更改菜单对应功能的合理展现

V1.2.00      增加CAM的刀路创建和编辑功能

                        增加CAM批量刀具号编辑功能

V2.0.00      支持NX10.0

V2.0.01      修正一些BUG

V3.0.00                增加建模相关工具

V4.0.00                增加制图相关功能

V5.0.00                支持NX11.0

                        增加智能合并功能

                        增加二次曲线取中点功能

V6.0.00                增加根据选择快速调整视图

                        增加快速刻字功能

                        增加抽取B曲面功能

V7.0.00                增加边界圆辅助功能

                        增加形位公差功能

                        增加批量部件属性赋值工具

                        增加MBD信息导出功能

                        PMI工具包增加标注公差功能

V8.0.00                支持NX1847版本

V9.0.00                支持NX1953版本

=========================================

6.需求提交

* R2 y$ e, N' `$ k- y  l

插件功能提交：http://www.plmhome.com/thread-549-1-1.html
