[求助] NX9.0.1.3出图时用户默认中的设置及模板中的设置无法继承

  [复制链接]

2014-10-15 09:49:11 4952 2

jch2014 发表于 2014-10-14 17:45:32 |阅读模式

jch2014 楼主

2014-10-14 17:45:32

请使用QQ关联注册PLM之家,学习更多关于内容,更多精彩原创视频供你学习!

您需要 登录 才可以下载或查看,没有账号?注册

x
NX9.0.1.3在直接打开其他软件转过来的装配STEP档时,在其中的组件出图时,制图设置既不是用户默认里制图的设置,也不是自己所做制图模板的设置。
一,下面是我NX用户默认设置的参数

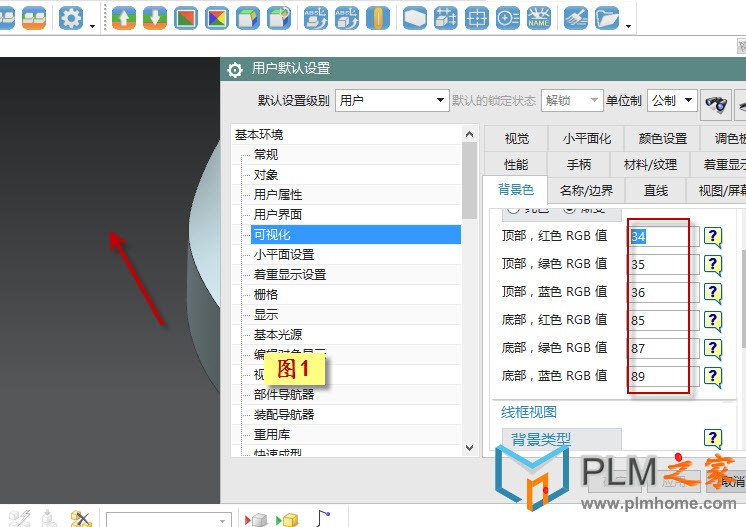

1,        建模背景颜色为黑色,如下图1所示

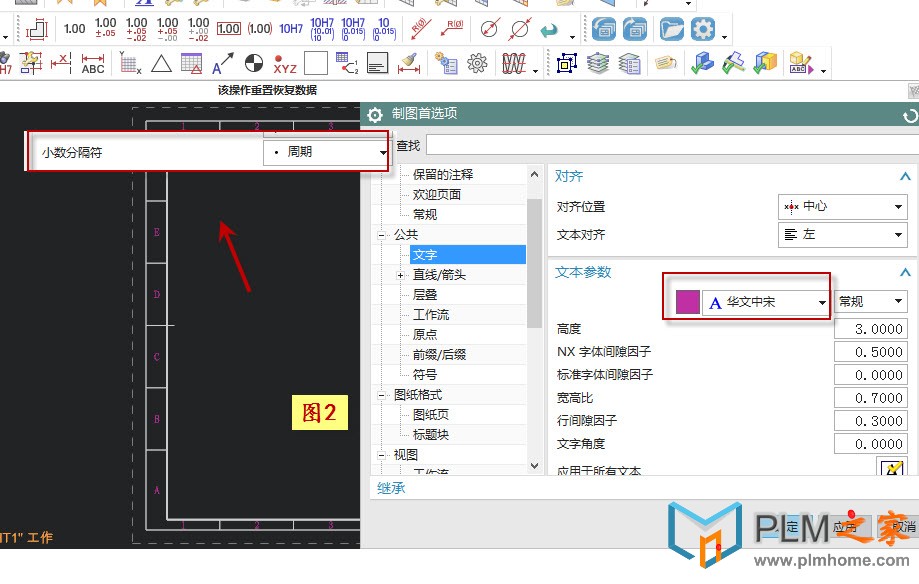

2,       制图模块的制图标准也设置好, 字体全部设置为华文中宋,小数点为圆点,制图模块的背景颜色为黑色,如图2所示。
- z# W) F+ g2 k/ D  v' m
二,下面是我制图模板的设置1,        制图模块的背景颜色为黑色, 字体全部设置为华文中宋,小数点为圆点等,都是按自己需要设置好的,如下面3所示 3.jpg

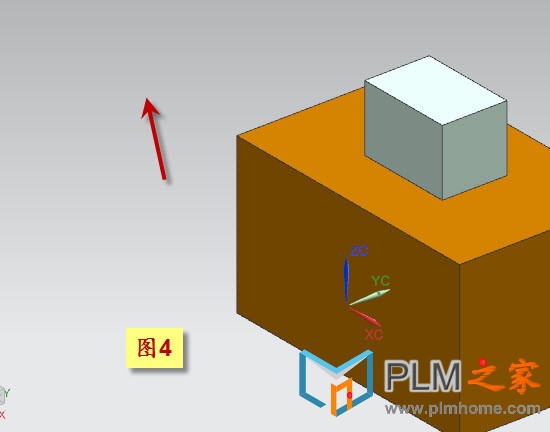

/ {/ w7 r. ?5 q三,最后用NX直接打开带装配的STEP档时,父件及组件其中的背景颜色、制图模块的箭头、小数点、字体等都是都不是继承用户默认设置或者制图模板的设置 ,而是下图所示的状况,1,建模背景为浅灰色,如图4所示

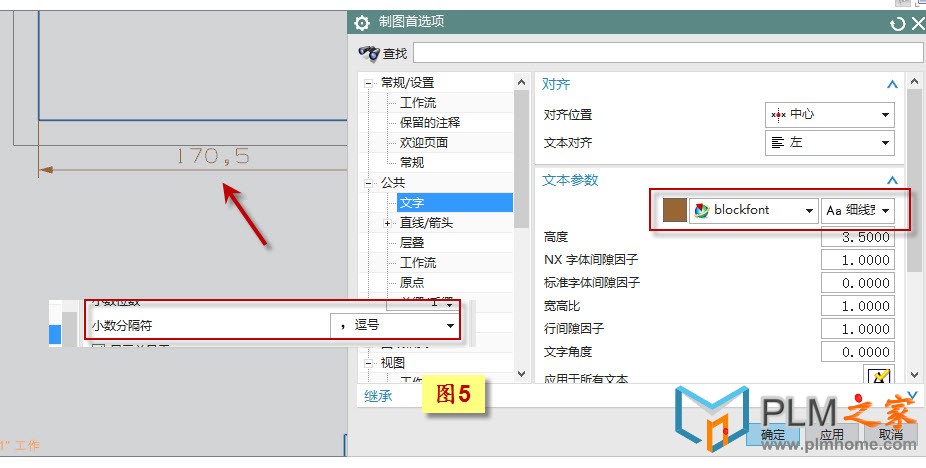

% p6 c: e1 T* _0 i: D4 |6 j$ Q 4.jpg 2,制图背景也是灰色,小数点为逗号,字体为blockfont如图5所示 5.jpg

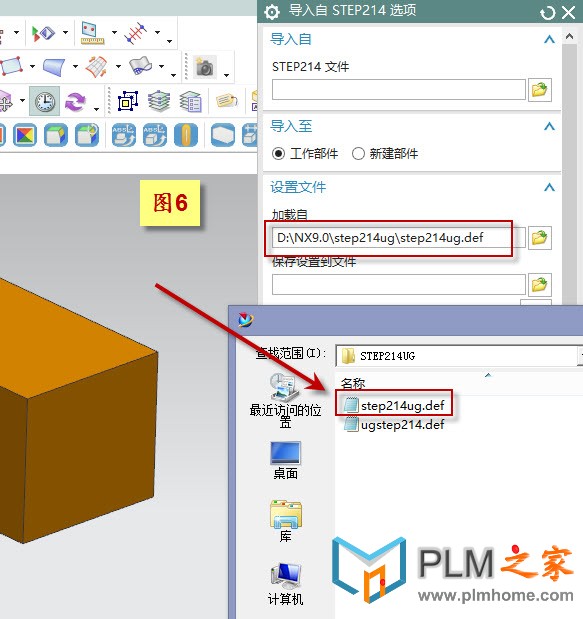

5 x  p$ ]5 ~7 @1 d0 {- V3 S1 A  }最后问题点是,NX该如何在哪修改设置,直接打开STEP装配档时,其组件在出图时会继承用户默认的设置或者制图模板的设置,谢谢。也试过用零件模板新建一个档,在转入装配STEP档,也是一样的,,其组件还是没继承用户默认设置,或者制图模板的设置。不知道是不是要修改下面两个地方,才能起作用,一个是在转STEP是下面的,如下图6所示 6.jpg 7 T$ J( d, @  S! \4 i( ~

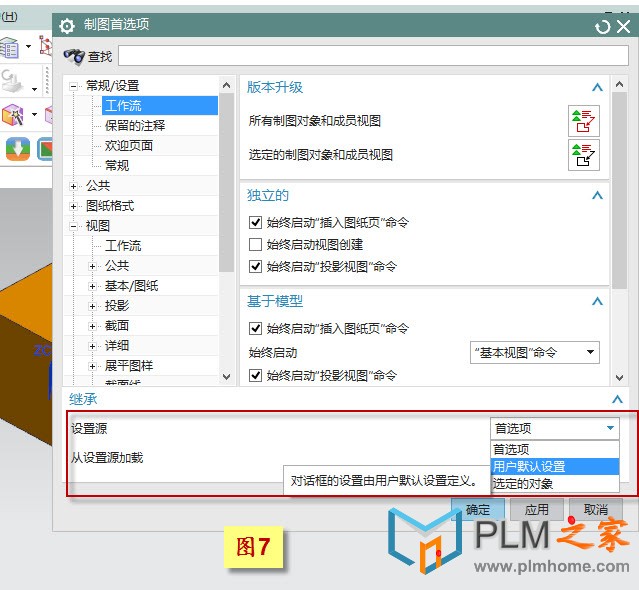

另个地方,如下图7所示,但下面继承设置源只能用首选项,无法使用用户默认设置 ,各位帮分析下什么原因,谢谢。 7.jpg
# R3 ~- j* [1 s; |4 j$ |0 J# F7 \/ x解决了这个问题,就可在打开装配的STEP,直接在组件中进入制图模块出图,不用每个组件都要设置字体、颜色等各位参数。用主模型出图时,调用自己设置好的模板,是可以避免上面的问题,但我个人不喜欢用主模型方式出图,主模型方式会多个制图文件,不好怎么好管理图档。
+ l- n. }) A. I2 J7 W+ i( s% `4 C( h
. H" z1 c% W1 z* R/ y: D8 u

& o% Q# ?, ]! t* N5 X4 q) B
) O# j! D* B2 w- a+ ~) o
3 W  x1 w+ n4 ^1 E% G) p

% c/ u9 z0 ^9 r' s# P
# m% |- k5 V6 R, b; }0 }4 K7 f3 }0 `( |4 t8 \
- g, v' `4 O1 q- c, @8 L
/ t: O4 _- G' D  L1 z

$ c6 u' T: [% C7 M2 R  j( l
' D9 t- e  r& o0 o; Y
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复

使用道具 举报

全部回复2

admin 发表于 2014-10-15 09:49:11

admin 板凳

2014-10-15 09:49:11

试试 新建一个 空的模版文件,导入 你的step% w4 k0 m4 B5 w2 k2 |: Z1 B8 f
- n; ]8 \/ O5 x' B0 G
不要直接打开 step
