[已解决] NX10.0装配体改动文件夹名称后打开装配报警

  [复制链接]

2015-10-22 19:27:45 11547 12

jch2014 发表于 2015-10-21 22:44:48 |阅读模式

jch2014 楼主

2015-10-21 22:44:48

请使用QQ关联注册PLM之家,学习更多关于内容,更多精彩原创视频供你学习!

您需要 登录 才可以下载或查看,没有账号?注册

x

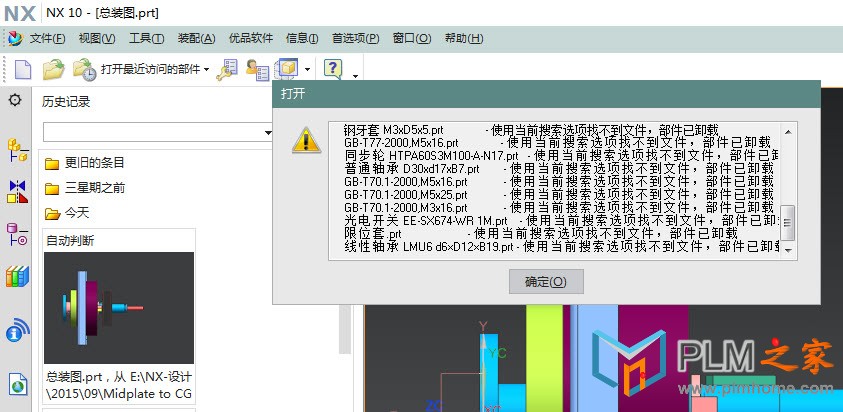

1,如下图所示,弹出下面提示
9 r. {! E$ {4 f3 q) [" E* A
! C, \8 O3 c+ R! C' N3 A/ M 01.jpg
6 r: D+ R1 Q! w6 \
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复

使用道具 举报

全部回复12

jch2014 发表于 2015-10-21 22:46:43

jch2014 沙发

2015-10-21 22:46:43

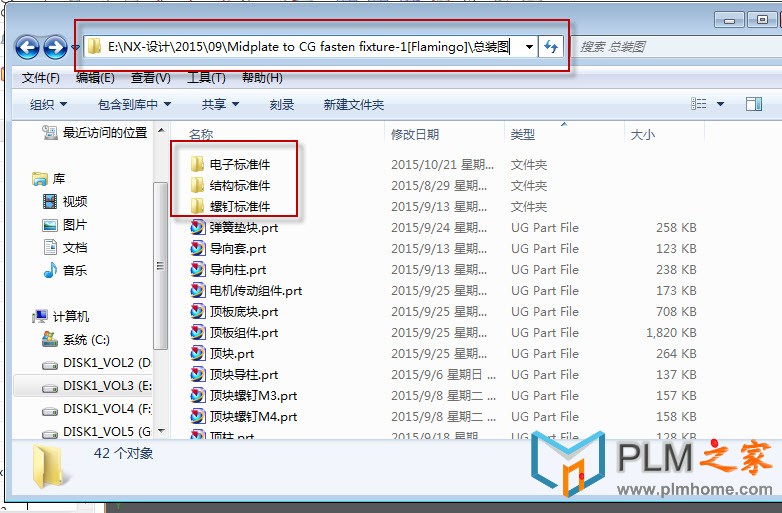

2,在装配体中自顶向下画图时,为了区分标准件与4 f$ O* d1 ?7 [; ]! K- ~
自制加工零件,在“总装图”文件夹下分别创建了
9 H% `0 C0 f+ @, z“电子标准件”,“结构标准件”,“螺钉标准件”& {7 y0 p2 b( y5 P0 S
三个文件夹,如下图。5 \; r: s: c" L3 v; ~$ s
' `5 g3 f, K# _  V
/ Z) r9 i8 h3 l
5 M! S& j6 S7 J' J& T- r; c, j" u
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-10-21 22:47:21

jch2014 板凳

2015-10-21 22:47:21

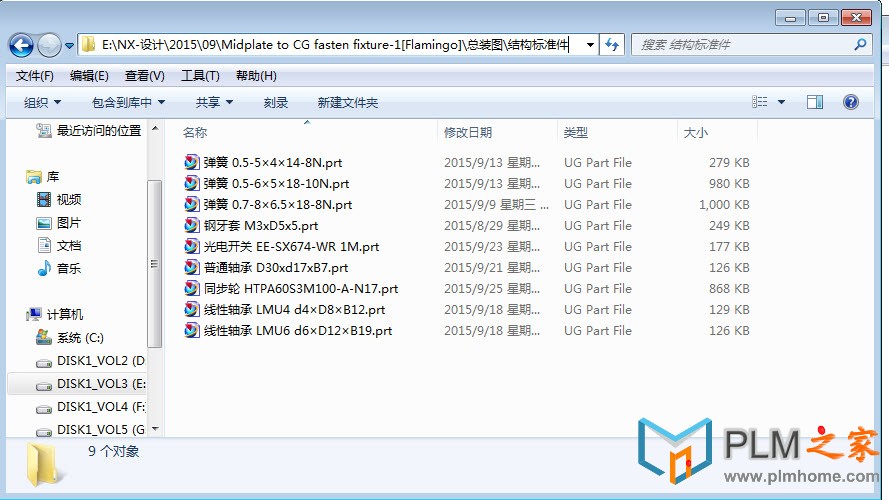

3,结构标准件在调入装配时全部放在“结构标7 `, ~6 n& d. B/ ?5 x* ]1 X) {8 c, l
准件”文件夹下面,如下图。" F. i2 }9 J7 F3 X: a6 Q

6 {1 q% n6 O: F* w' b 03.jpg + V# b: ^2 b! H/ M# Z( o( E) c* ~
8 F! ]9 `4 r5 P6 H
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-10-21 22:47:55

jch2014 地板

2015-10-21 22:47:55

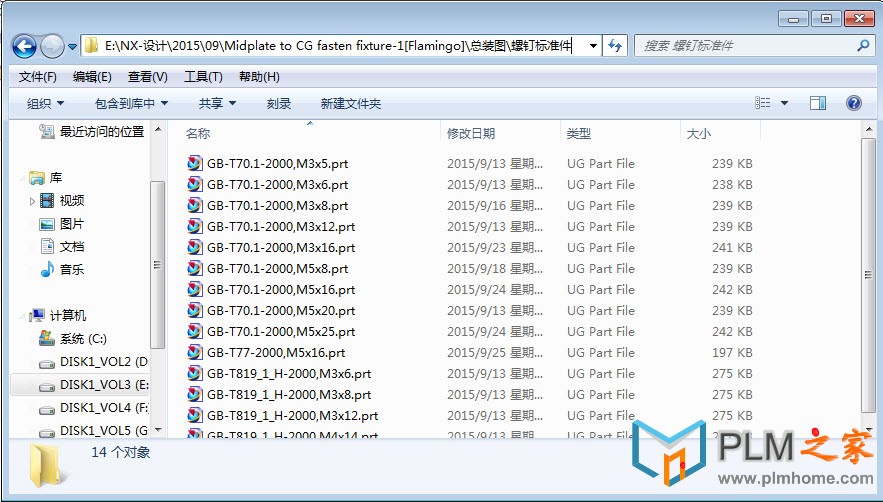

4,在重用库中调入的螺钉全部放在“螺钉标准件”
0 W  u$ d+ R+ e) }4 R文件下面,如下图。
1 r( [9 j1 j8 x& O, {2 [3 n) x- c; O  Q2 j; b0 H7 R: t" E1 ^$ ~
+ Z" E0 i* H8 B& q& X0 h+ m' F) q3 u6 ?3 [
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-10-21 22:48:29

jch2014 5#

2015-10-21 22:48:29

5,每次打开总装图是在“装配加载选项”中选择# Y) U6 K7 C: P, H5 W/ V  Z
“按照保存的”,如下图所示,,可以完全加载3 ^& N* K; n: y
不同文件夹下的各部件。可完全打开总装配图。
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-10-21 22:53:22

jch2014 6#

2015-10-21 22:53:22

6,当改动文件夹“总装图”的名称,或者改动
: \) T8 c1 n3 `0 w5 t) k文件夹“总装图”上级文件夹的名称时,照样是! {6 N  A+ v2 N' k. S3 ]
按步骤5的方法打开装配档“总装图”,就弹出7 F2 S" R' r% T! x5 S
“使用当前项搜索选项找不到文件,部件已卸载”. Q9 k4 l7 f9 o( I# f) n" r
窗口,请问在此情况下,如何才可以完全打开
5 N2 Q+ z5 Q. R6 Q5 F装配档“总装图”,谢谢!
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-10-21 22:57:58

jch2014 7#

2015-10-21 22:57:58

8,简单点就是在保证自制加工零件在“文件夹
& e4 k* s7 i$ m  M& f”总装配“下,结构标准件在路径“...\总装图\结构标准件”下( S! g8 n* _+ a" V
,螺钉标准件在路径“...\总装图\螺钉标准件”下,
& ^9 @2 B9 C1 T8 X$ l6 B不管文件夹“总装图”的上级路径及名称如何更改,都
4 r( g+ H" o0 c5 K+ Y可以正常完整打开总装配图档,有什么办法可以做到。
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-10-21 22:59:20

jch2014 8#

2015-10-21 22:59:20

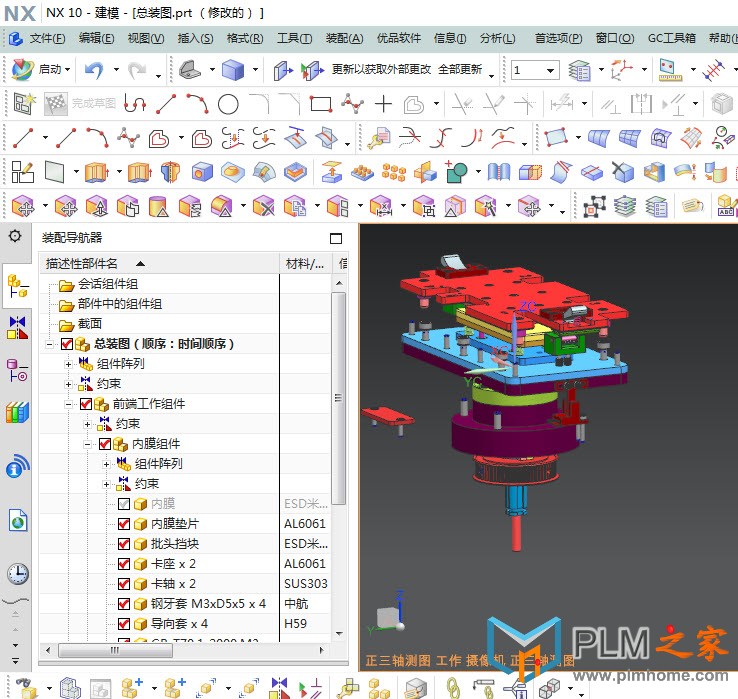

9,总装图正常打开如下图所示。
% l1 d& `& A/ i  C! J! U. \  w+ F1 M$ r8 x+ ^( R2 @( \# E0 E; t
09.jpg 0 z* W- T% j# X9 h1 ~# F
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-10-21 22:59:59

jch2014 9#

2015-10-21 22:59:59

10,也想到了,把文件夹“总装图”及下面的文件全部复制
, B% Y3 o/ m4 p到另外个文件夹下面,打开时在“装配加载选项”中选择
& x$ W1 P  f" P/ F2 I9 k( o“按照保存的”,这样打开的装配体照样是复制前的原装
- a1 X; \# A7 h+ x* x; M. z, X配体,而不是复制后的装配体。只要是在同一台电脑上。
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

admin 发表于 2015-10-22 19:27:45

admin 10#

2015-10-22 19:27:45

jch2014 发表于 2015-10-21 14:59
  Q0 ]: A* C! S& x+ q% [) Z10,也想到了,把文件夹“总装图”及下面的文件全部复制
' `1 ?: I& t& q) t: v到另外个文件夹下面,打开时在“装配加载选项”中 ...
! w6 C6 @* W, g) s4 L7 v& I7 L
打开文件之前,更改装配加载选项 Assembly Load Option,选择 From Folder,把你那几个路径加进去* I+ f3 z; O: _

1 a) g5 h- T9 z5 D9 H1 ?基础东西没学好啊!!!
