截面图的方向怎么设定？

lenovoy460

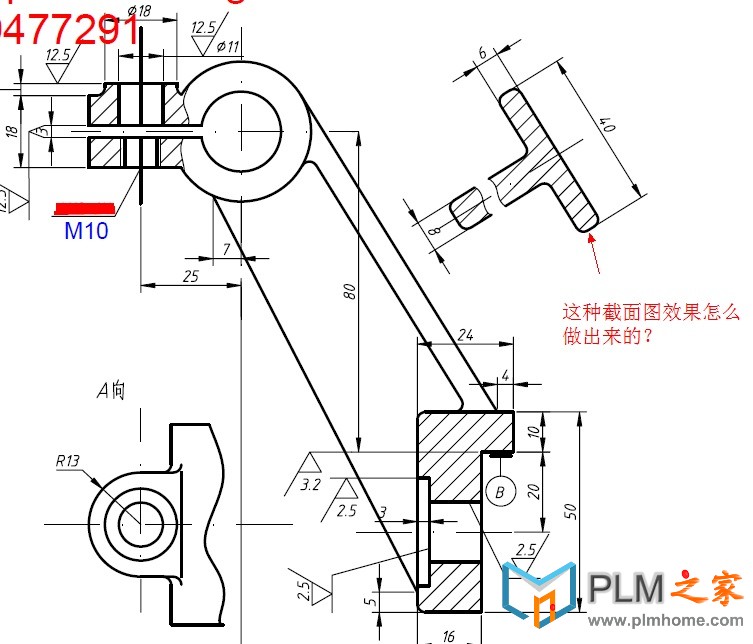

如图的截面图效果怎么做出来的？不是其中的断面图，而是这个图的方向用什么方法可以剖出这种效果？求大神解决！！！

admin

剖切你肯定会
/ b8 ?; U( c7 X只是后面的处理你不清楚
* m) N! b+ s( w
/ u9 I# Y7 I2 J8 k# m你剖切的结构是含有 向视图的曲线的，处理可以通过边界视图 ， 只截取一部分你要的
5 y, b+ G6 N- z6 P
具体的可以参考下我这个视频
) _9 K6 ]6 H& `# E$ J0 n% a
【PLM之家UG7.5建模实例视频教程】第2章 阀体管道建模及出图
5 X7 n  s$ l/ Ohttp://www.plmhome.com/forum.php ... d=230&fromuid=1
(出处: UG论坛|NX论坛|Teamcenter论坛|兄弟UG网|UG视频网|PLM之家UG网|Teamcenter技术支持网)
: k- O& F8 o. `9 c2 ~* ~8 r

/ k9 w/ _0 g+ `, |1 s

admin

( I9 @. P/ {2 h9 J0 v" y- b

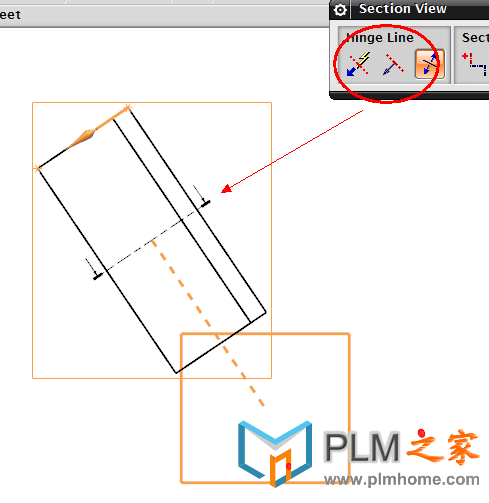

5 f2 ~' u5 x2 `) B) V7 j注意剖切视图的方向，自己去定义个方向
4 y6 y( a& ^' Z) C: R% L8 Z
! Z5 j: }/ z- U6 v1 L

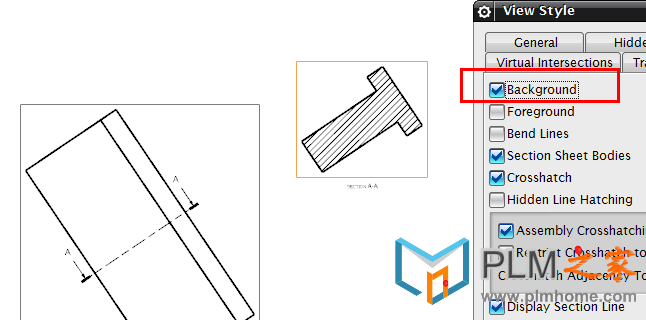

如果有背景的话，只要剖切的地方，可以考虑关闭背景，或者你自己处理下视图边界
1 P! D# y5 |( y3 l/ @, ^& e' j7 S9 f: H

) V2 K4 M0 C# r* o, g

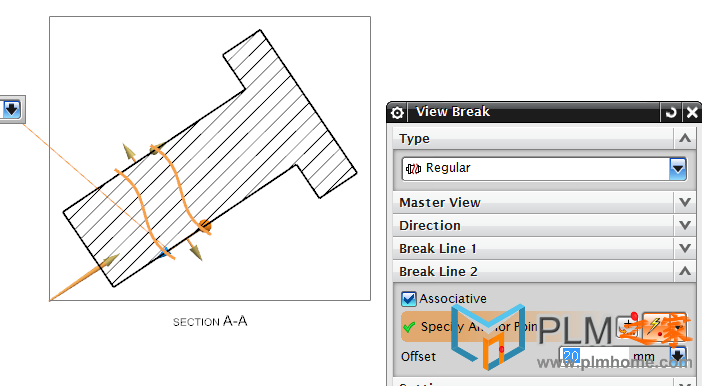

4 V' P* u! K1 I  W现在可以直接在剖视图上加 断裂视图 ，直接添加 ，还是要注意方向


/ ^7 C, N1 G+ J# r8 X3 Y

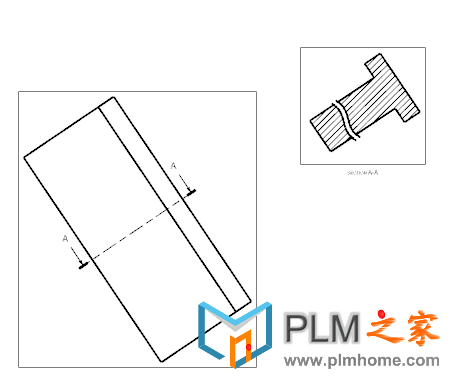

* o  O1 |) N- g0 L1 V9 o完成图，希望对你有帮助， 有好资料 请分享下哦 ，
+ Z* n3 c# i- a0 x& X, p" _
1 O* L/ g' X8 p+ S% J. D9 z
2 N8 |* t2 X+ ~/ p; }1 p

lenovoy460

哎呀  真是太感谢了
