PLM之家NX12.0 PMI培训视频 2 创建PMI尺寸和中心线
2 P5 z$ c/ |) {4 y1 Z3 Y/ x, P
# I- D4 O- O6 @- ^( m0 j% W! @

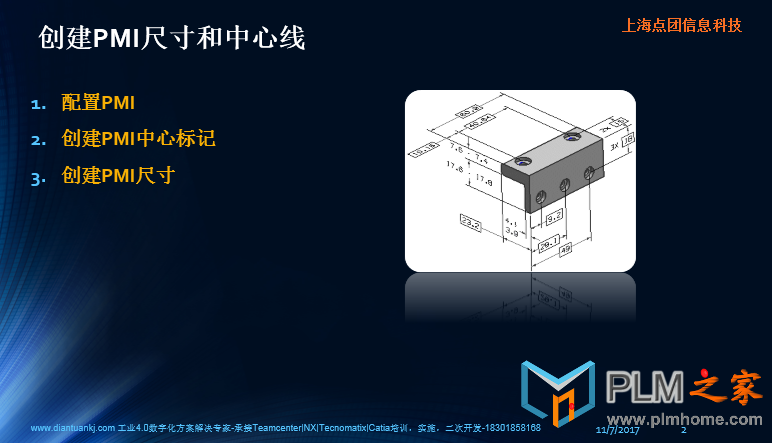

• 配置PMI
• 创建PMI中心标记
• 创建PMI尺寸


" A0 R$ S, k, C3 l4 j' L, m4 MPMI注释和尺寸显示实例放置在3D空间的注释平面上。 NX尝试从所选几何图形确定PMI显示实例的适当方向和位置。 如果所选择的几何不完全定义注释平面，或者PMI未与任何对象相关联或附加到任何对象，则NX将使用PMI对话框的“Orientation”组中指定的信息作为确定注释平面的指南。
9 O! K' I2 W! l. j! H% b! M使用PMI Centerline命令根据圆柱面或圆锥面的轮廓创建3D中心线。 面可以是任何类型的旋转或扫描面，其遵循线性或非线性路径。 示例包括圆柱体，圆锥体，刻度，挤压，旋转，环面和扫掠面。PMI中心线还可以作为附加几何体，您可以附加其他PMI对象，如基准符号和尺寸。当您创建或编辑中心线符号时，会显示两种不同类型的Handle：
! O" D7 W" h* U# {用于将对象与中心线相关联的关联handle
用于调整PMI中线的大小
