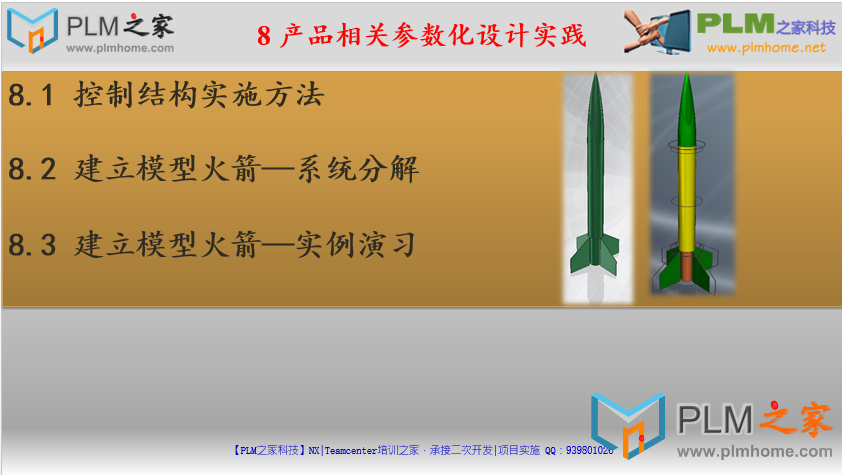

PLM之家UG网-产品参数化Wave视频教程-8 UG NX Wave实例-火箭参数化设计系统
% |6 t( R+ l h/ \% s' z& `8.1 控制结构实施方法 1 v& A# A% q/ Y, w
8.2 建立模型火箭—系统分解 " v/ q5 `" j/ `& n9 D: c
8.3 建立模型火箭—实例演习
; H: g/ U$ U0 l' o. A+ ~
火箭参数化设计系统
. O5 N9 k6 |. `1 `: B x! `8 `' ~, E) V
定义控制结构
" j* L7 D8 z- h+ c& A0 n
, b; v0 A' ?4 X' f8 c
! y H! |& x; Z9 l在接受任务和建立部件去定义一控制结构之前,应花时间去计划树型控制结构并决定要包括什么数据,它将放在何处,谁负责建立与维护它。通常,不是由一个人去定义和维护整个控制结构。它将是在不同个人或小组间的协作。% p6 W+ B y9 c) u0 M3 d3 t6 B" M" @
回答下列问题将帮助你定义一控制结构。- G7 X4 J- T/ l' ?
1.总的产品参数是什么(基于市场需求、性能需求等)?0 x4 m( a \7 Y. B
2.形成产品的主要子系统是如何划分的?这些不一定需要与最终产品装配中的子装配相同。它们将含有由责任设计部门或子承包商的定义和控制的数据。
1 ^2 E* H) P6 E+ ]( ?! u# a- A0 E3.什么几何体应该在控制结构的顶级中定义?它们将是多于一个子系统需要的数据(由一项目领导者控制的数据,如总的产品轮廓、子系统位置、绝对基准、工业设计曲面、分模面等)。) h. H' w5 a! W4 v) e
4.主要的子系统可以被分成较小的子系统吗?如果可以,什么数据(参数、几何体、基准)必须建立在主子系统级并是由多于一个较小的子系统所需要的?
4 v ~9 L2 E/ N$ O( g" X0 ~+ _7 ]) S3 O6 P& E9 e& Q* _
; r& b. J, N( L8 s. ~4 D# K2 p, r1. 建立起始部件Create New Level 9 h5 ?0 @# H' U: s3 ?4 b: S- `
在WAVE控制结构装配完成之后,可以为相关子系统建立起始部件。起始部件一般是控制结构中最底层的组件 。为了便于后续建立连接部件,通常需要在起始部件中建立一个或多个特定的引用集
' b4 \" B, I5 e4 s) ^2. 建立连接部件Create Linked Part 9 ~% Z; o8 f: G4 `6 \3 _% y
连接部件是独立于控制结构装配的关联性部件,其中包含了起始部
/ r( q" d/ f Q! c& n+ z$ q# G件中全部或部分细节几何对象,与起始部件保持相关性。在控制结
- `+ G$ h, `- h0 b# @构装配中不显示连接部件。
& M) Z/ I- Q9 z3 J1 w) g8 ?* e9 o3. 产品装配
/ P' m: m3 g( M由于连接部件的位置与起始部件位置相同,在使用绝对坐标(0,0,0)加入装配时通常不使用配对约束,可以保证位置的精确。
