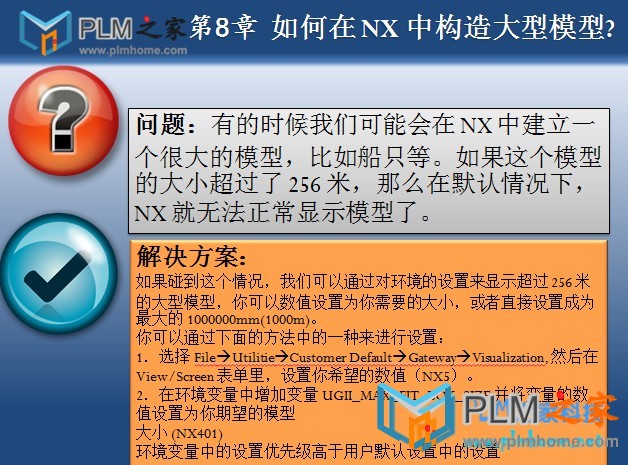

第8章 如何在 NX 中构造大型模型?

8 J4 R* o- C  Y+ ^7 l5 q( Q; P" M
# D5 C2 G2 ?- J) z0 o问题：
1 p3 c" z" m8 s+ R有的时候我们可能会在 NX 中建立一个很大的模型，比如船只等。如果这个模型的大小超过了 256 米，那么在默认情况下，NX 就无法正常显示模型了。
; c$ U2 C5 q9 Y& Y  [解决方案：
3 s) E5 ~; o: m& B如果碰到这个情况，我们可以通过对环境的设置来显示超过 256 米的大型模型，你可以数值设置为你需要的大小，或者直接设置成为最大的 1000000mm(1000m)。
你可以通过下面的方法中的一种来进行设置：
1．选择 File--》Utilities--》Customer Default--》Gateway--》Visualization, 然后在
* i. [! \. }3 X/ r5 R0 _: B+ fView/Screen 表单里，设置你希望的数值（NX5）。
* g- b+ \8 {$ M, X) s, i) }. c3 l2．在环境变量中增加变量 UGII_MAX_FIT_BOX_SIZE 并将变量的数值设置为你期望的模型
( H( d# `& ^8 I( D: u) ]大小 (NX401)
环境变量中的设置优先级高于用户默认设置中的设置
