[已解决] 新建工程图方式不一样会影响标注样式的不一样

  [复制链接]

26

主题

94

回帖

1470

积分

钻石会员

积分
1470
发表于 2013-9-27 14:41:04 | 显示全部楼层 |阅读模式

请使用QQ关联注册PLM之家,学习更多关于内容,更多精彩原创视频供你学习!

您需要 登录 才可以下载或查看,没有账号?注册

×

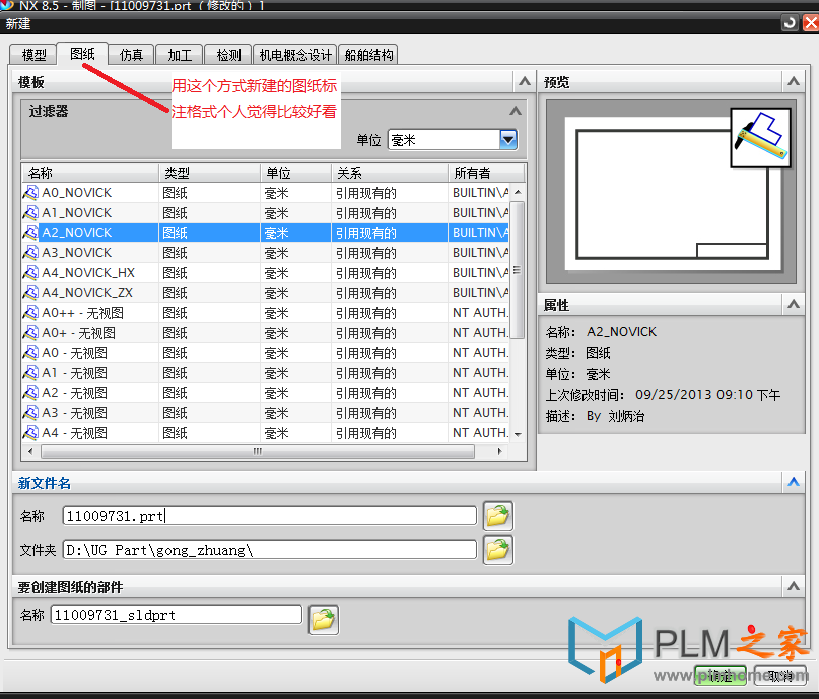

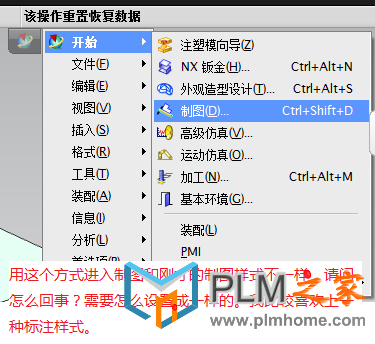

请问在建模模块做好的零件直接进入制图模块,新建图纸标注的格式怎么和使用主模型新建图纸时不一样,两种加载图纸模板的标注样式不一样。请问是怎么回事?需要在哪里更改? 无标题.png 无标题1.png
