NX7.5苹果模型的绘制图文教程

admin

NX7.5苹果模型的绘制图文教程


) y  O8 M/ u) D7 D0 c% ^

NX7.5苹果模型的绘制图文教程

; x7 ~: V+ \( v; f: \3 L" c
' C% V3 s. v) j' K. ~
% r" o4 D0 `) A% a3 k! k
! ], K& Z2 w. Y7 |

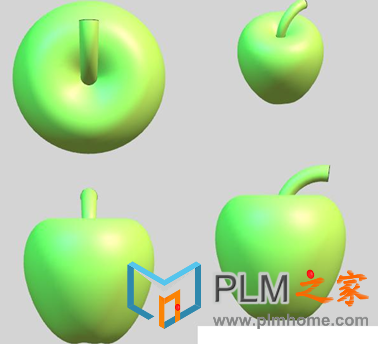

苹果制作教程

1        创建直线

3 C6 O/ [6 o% p8 s

2        创建圆1 ，2

3        创建底部皱纹曲线，通过表达式Ctrl+E 和规律曲线创建

: L/ _5 ^. [4 _. {" K) I2 N

4        创建样条曲线，通过点

5        阵列样条4个，推荐使用引用几何体

6        使用网格曲线建立曲面，注意多选第一条，完成封闭曲面（此处可能得不到实体，因为公差问题，但是可以先创建曲面，通常做法是，做一个大的立方体，使用这个区面去 切割即可）

7        绘制 苹果把草图，使用扫略功能，完成制作，此处使用面积定义方式，方便快捷

* ~0 M4 S3 E" x+ Y; q

8        合并完成制作
