( E+ W6 l: a0 _3 [( |, p) X& tNX建模教程-弯钩变化扫描建模图文教程
% k! L/ Y1 c$ U5 c) v( B3 `弯钩按图建模教程
, q" i8 U# |* Z! @ l5 _
6 z6 p3 T" R6 B& i! j
, F7 C, P1 {8 H0 I7 ]7 i技术要领：V-SWEEP功能的使用$ B, O/ e9 _; z# T; U" g, i% A* t
在使用V-SWEEP功能时，可以选择多条引导线并且可以实现G1连续的边界约束。其观念是约束截面线在引导线与当前草图平面的交点上，约束点在点上，也可以约束在此点实现相切。( V4 U( n5 n1 g, L Z
) E* R1 B! K+ a( p% p' Q
& Z# Z) s% g; X& Y( o5 T: [7 ?

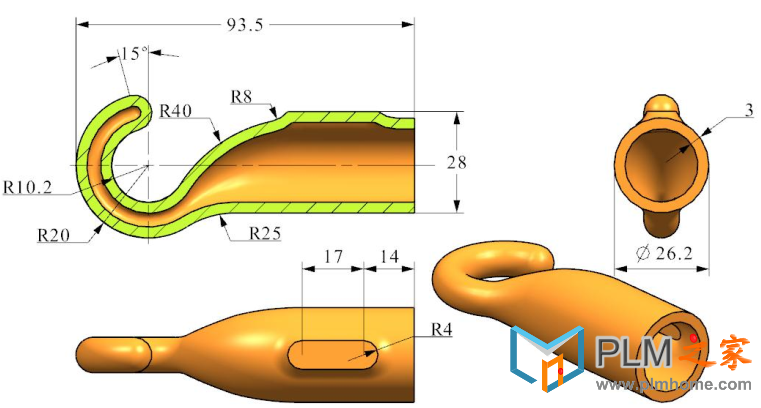

1 根据图纸进入草图，绘制如下草图
& o1 |0 V4 _$ Q2 创建草图，使用前面的曲线作为引导线，选择曲线的断点为草图坐标系，方向为曲线法向" ], ]" [$ i( R8 I2 M* B
3 通过求交点 功能，求出另一条曲线与当前草绘平面的交点，绘制圆弧，注意一定要使得圆弧上的点与交点及坐标原点居于共点约束。- D5 F( T/ f" ?
4 使用V-扫描功能，选择绘制的圆作为section，此功能会自动的选择约束共点的引导线，预览将会显示结果，通过设置以下功能，将会是曲面更加光顺，误差更小，以至于达到题目尺寸要求。7 B# P! p( T3 `* m& N( v* h5 T! c0 X
5 通过终点绘制一圆球并与实体求和，完成端部模型创建。5 N( q2 S/ [- t& L' X' a

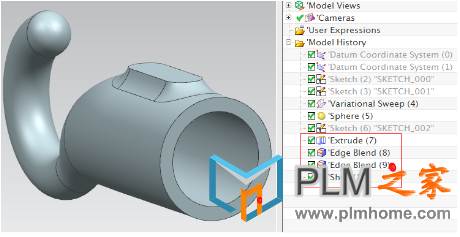

6 选择坐标平面，绘制如图草图（没有必要绘制腰圆形的草图，不像catia，提供次类型，直接画矩形，拉伸后导圆角 ，方法很不错）
* u3 I) R0 d8 h7 t/ N, U$ Q* T7 求和，倒圆角，完成题目要求。
) E3 r8 j9 t1 H2 C2 C$ Z4 m8 ~8 感兴趣的话，可以出图玩玩，现在的UG制图功能，完全可以胜任一切！！！！ 以下是笔者在UG出的工程图。! j ^( [/ V, A7 F
