NX12.0引入管道和仪表设计模块Piping and Instrumentation Diagramming(P&ID)

7 |* ?. v6 G% }/ P8 r

使用NX P＆ID Designer创建管道和仪表图，以定义管道过程的逻辑系统以及设备，仪器和其他相关组件的互连。
& g: c3 z1 M; e" U. {  P0 [3 x, W. U5 L) k' G2 |2 `
您可以：- y# Q, }* P2 B9 u0 @9 y4 O
' A9 \# T* h3 p% I! f8 F
创建2D图# o4 [0 B- n8 f3 n) ~$ A! `
) Q4 D) `& R2 v

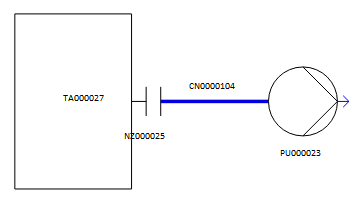

使用NX P＆ID Designer，您可以创建具有强大可预测性的图表。您可以轻松地执行以下操作：
0 j* b8 z( Z) P( |8 M  K5 P( P) `6 d  d. b3 \" ^' |4 J
添加和连接设备# p+ S2 O/ Y5 g& g+ e: ?

0 p. i- f6 u; |# T无缝组织设备( e/ d3 G. G( l- t
/ G: w* `( h) ]1 z7 I- q* Q! G
使用系统分区，工作表和运行浏览您的设计
7 ?/ k9 B' v% |( x" G
7 y, ]% N8 n( M+ i" v使用符号库% F2 n% D5 m( }

4 H& u: n4 [' t# K# qNX P＆ID Designer提供多种P＆ID对象，可用于在图表中代表P＆ID设备和连接。这些P＆ID库对象：) T! |2 `. X6 B' k& m( p" p9 W
6 c: V5 I4 t/ L6 Z; i& J: B
包括符合行业标准的符号，管道规格和管道库存，如英制和公制2 W! b; u4 [; w) y3 k5 b5 A6 P

  ?- ]3 v& }. u# ^0 ^$ {, o可以通过Reuse Library访问: b; M5 ]3 {, G' h% q/ i6 |
" i% @+ @- a# \6 Y5 d5 H2 O& n
可以添加，更新，编辑和删除# \; z% u/ K8 Q& j. A
) q' z% a/ F- k" E8 j8 ^
管理4GD产品设计中的图表和组件
& a- F% R' R6 D; R
* U" W* j% b6 d  |4 z5 w; PNX P＆ID Designer不仅允许您以图形方式创建图表。它与Teamcenter的深入集成创建了您的图表或系统的完整对象模型。这使您可以充分访问Teamcenter的强大配置功能，并帮助您在遍历各种设计配置时避免重复数据。
0 M" Z; |: e$ m0 W3 \+ N' N) M. i1 S/ L. ^
验证图表3 ^5 n% M! A; F' v
. Q3 t8 C+ }& v% G
NX P＆ID Designer在图创建和修改过程中自动执行连接和一致性验证。这些检查确保所有设备和管道库存相互一致。% d- c1 X/ Q+ q6 |/ u* k2 Z) D
7 o9 a4 c. {3 t% h: J, R
注释图$ e& @9 c1 A& q2 u* Q% X0 z/ g

, X4 W& ?( _/ _+ u, Y2 G当您在图表中放置符号或连接时，NX P＆ID Designer会自动使用可配置标签对符号和连接进行注释。此外，您可以手动向图表添加注释，可以单独注释或通过引导线与图表组件相关的注释。
9 ]  T& r3 O! H% O. X. t
$ ^! R( L5 n  b: O6 O6 s% `使用P＆ID运行来创建3D路由设计
8 L/ k' w0 D, h; ?7 S
' L6 [4 ^% S& N* h4 D: G- SNX P＆ID Designer允许您利用P＆ID运行数据作为3D路由设计过程的一部分。这种创新能力如下：
! A7 L! y5 L1 f) N* p2 g2 ^3 X- z8 b, o( o. M* F; u5 U+ K$ j
让您在同一时间看到3D路线设计和2D图。
6 d2 v# l7 A- F6 J4 A4 }
* p8 y  J8 ^) R让您分配基于NX P＆ID Designer中创建的P＆ID运行定义的3D路由组件和库存。. @1 f# w5 @" V3 J( X0 Q# S; v; _

. r. z: N& \6 y# R0 g让您在2D图和3D路由设计之间进行交叉选择。
. i8 J2 d7 `3 X7 G( ?( d
$ A* ^7 B3 i4 K% H% a4 Z- u, ]0 c自动跟踪分配给P＆ID组件的路由部分。) v* B7 {' S5 D$ D
; ~/ D* v  n$ H5 w: E0 v
定制设计环境
, T; ~3 [+ @/ B9 v& C8 r2 g( `( e5 i, g) @6 m: x7 k
NX P＆ID Designer允许您根据您的设计需求定制P＆ID设计环境。您可以自定义以下内容：  S3 p1 h2 T  ^  l# w

3 y4 t' b+ c9 R3 y标签的外观和位置
3 d2 W8 f# c5 h: O# E# y/ V2 `! Q6 S# n$ V! o6 o
自动添加的连接跳线的类型
( f# t/ J9 n( v* x/ i: _$ _2 m& j% f1 y4 f
流向方向箭头的位置
+ v7 G+ a" S2 H9 Z% a% X# W% z) f1 F3 R
图表创建和修改过程中运行的验证规则1 _! k3 j2 h" o4 z) B% }
