1 2D布局概念设计

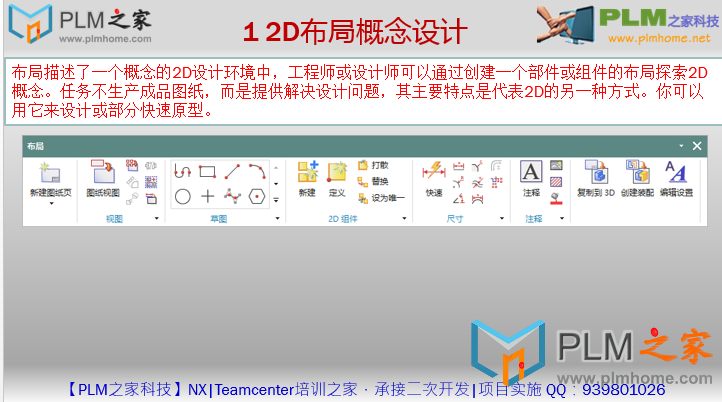

布局描述了一个概念的2D设计环境中，工程师或设计师可以通过创建一个部件或组件的布局探索2D概念。任务不生产成品图纸，而是提供解决设计问题，其主要特点是代表2D的另一种方式。你可以用它来设计或部分快速原型。

2D布局概念设计

•创建和组织2D组件集成到一个层次结构中的部分导航。

•编辑活动的2D组件包括嵌套其他2D组件。与相同定义其他2D组件可以立即更新，或者你可以延迟更新并锁定2D组件不应用更改。

•拖放从重用库，以现有的2D组件添加到您的布局。

•应用不同的设置，以每个二维组件来管理2D组件，几何形状，尺寸，和注解的可见性或它们应用到所有二维组件。

•与另外一个2D组件替换现有的2D组件。

•二维组成部分，它的定义或粉碎成它的组成对象之间的关联性中断。

•记录您的设计审查和生产布局。

•移动2D组件到一个新的观点。

•复制2D组件到3D建模空间或创建一个集继续你的3D设计。

•发布2D组件定义到Teamcenter或磁盘驱动器与其他工程师共享。

内容包括：
2 g2 J2 G8 [  t1 r" f1.1  2D组件概念
* t" f' s3 ^# p: ^2 D, \1.2  2D组件的创建
1.3  2D组件的其他操作

! {( A0 P/ M/ X7 k% F' F
1 O. o9 e4 X6 d) t/ J' l5 K3 i) A

Replace2D Component 替换2D组件

使用替换2D组件命令与其他2D组件定义替换选定2D组件实例

Make2D Component Unique 2D组件设为唯一

使用make2D组件唯一的命令来创建选定2D组件实例的新2D组件定义

Smash2D Component 打散2D组件

使用打散2D组件的命令打散2D组件的一个实例为它的组成部分。NX插入组成部分到父草图。

Publish2D Component 发布2D组件

使用发布2D组件命令来创建一个包含2D组件定义外部零件文件。您可以发布一个2D组件定义或存储在本地2D组件文件夹或子文件夹的所有2D组件定义。

CreateAssembly from Layout 创建装配

使用创建装配，从布局命令创建复制布局的2D部分的几何形状和层次结构的装配。这使您可以继续您的3D设计的建模应用程序。
