PLM之家UG网-产品参数化Wave视频教程】1 UG NX WAVE基础知识
$ q" y) Q6 ~1 [1 w& W

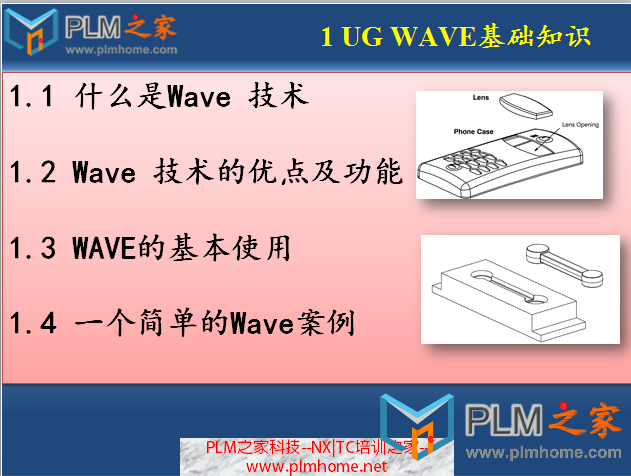

UG NX WAVE基础知识

UG NX WAVE基础知识
2 F7 N1 E+ `) m, F" p6 K6 Q* K# ?
  }. P" Q- d+ {
1.1 什么是Wave 技术
  [# R2 c. Y% H1 B1.2 Wave 技术的优点及功能
7 A& H& \% r. a) N: v8 r( |* i/ C1.3 WAVE的基本使用
9 r% [/ q+ q8 I5 R2 |9 {1.4 一个简单的Wave案例
- k; t+ ~" q7 v+ m
7 ]! Q3 h' g$ n7 m* |0 @
- D/ I5 a! I1 ?' y3 b$ H# S
WAVE(What-if Alternative Value Engineering)是美国UGS公司在其核心产品Unigraphics (简称UG)上进行的一项软件开发,是一种实现产品装配的各组件间关联建模的技术。于1997年在UG/V13.0正式推出,到V14进入实用阶段。目前,WAVE技术已发展到更为成熟.
# k" g- U6 t# I! S& l3 H: u; RWAVE通过一种革命性的新方法来优化产品设计并可定义、控制和评估产品模板。参数化建模技术是针对零件一级的,而UG/WAVE是针对装配级的一种技术,是参数化建模技术与系统工程的有机结合,提供了实际工程产品设计中所需要的自顶向下的设计环境。! c  @; G8 y/ o3 i) y, N' t0 m
技术原理& ?* F2 N1 n" ]  v1 n2 m
WAVE技术起源于车身设计,采用关联性复制几何体方法来控制总体装配结构(在不同的组件之间关联性复制几何体),从而保证整个装配和零部件的参数关联性,最适合于复杂产品的几何界面相关性、产品系列化和变型产品的快速设计。- C0 p- ?% {5 O- ?: i. P8 y
技术方法
5 W* q. B. F! ?1 \9 T4 Y4 p* W首先根据产品的总布置要求和造型定义该产品的总体参数(又称全局参数);其次定义产品各大总成和零部件间的控制结构关系(类似于装配结构关系),这种控制结构关系使得产品设计的规则和标准具体化;第三步再建立产品零部件(子系统、子体)间的相关性。从而,我们就可以通过少数的总体或全局参数来定义、控制和更改产品设计,以适应快速的市场变化要求。
+ i. l- y  Q, [) N6 f# d& p/ C产品设计更加方便快捷;5 R/ a  g* _) e: g4 G% M& r
数据的关联性使装配位置和精度得到严格的技术保证(甚至可以不建立配对约束);
: I; p3 P5 m- Y: `( t  k$ s# d易于实现模型总体装配的快速自动更新,当产品控制几何体(装配级)修改后,相关组件的细节设计自动更新,并为缩短设计周期创造了条件。( }& e3 g) w6 p) ]
是概念设计与结构设计的桥梁,概念设计初步完成,细节设计便可同时展开,使并行工程优势得以最大程度的发挥。
; q4 ?1 c$ F0 I易于实现产品的系列化和变型产品的快速设计;- b" z- i& M5 l- g" Y0 j/ y9 |
极大地减少了设计人员重复设计的浪费,大大提高了了企业的市场竞争能力;3 b, {+ E- j, R5 x( |- @
产品设计管理极为方便高效;
% e8 ?4 f* X- ]+ ~1 U
WAVE的主要功能
4 W/ G4 x2 b$ {6 E) @/ y, {相关的部件间建模(Inter-part Modeling):是WAVE的最基本用法;
' l- Z" }  C, p8 p1 B自顶向下设计(Top-Down Design): 用总体概念设计控制细节的结构设计;$ p$ F& i# q  C' p' A4 K2 B" S
系统工程(System Engineering):采用控制结构方法实现系统建模;

" t7 J7 Q9 i; I, }  I 8 A$ a6 h% x( ]" e, g/ N$ M& P9 }
