[原创视频] PLM之家UG网-产品参数化Wave视频教程 4 UG NX WAVE 的编辑更新

2015-10-20 16:15:28 6433 9

  [复制链接]
admin 发表于 2013-9-21 19:26:33 |阅读模式

admin 楼主

2013-9-21 19:26:33

请使用QQ关联注册PLM之家,学习更多关于内容,更多精彩原创视频供你学习!

您需要 登录 才可以下载或查看,没有帐号?注册

x
PLM之家UG网-产品参数化Wave视频教程】4 UG NX WAVE 的编辑更新2 o1 E- _0 y) g/ z

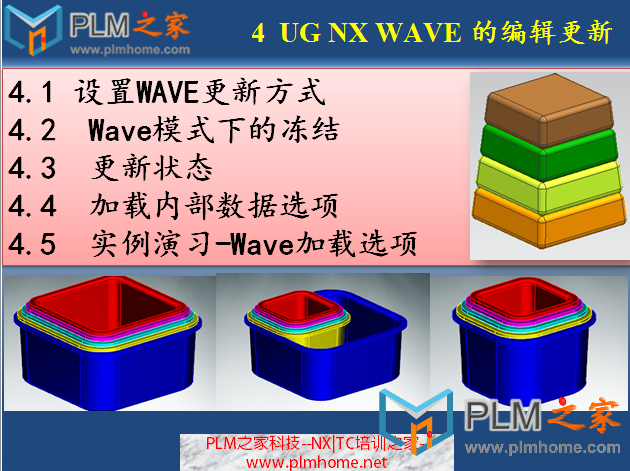

UG NX WAVE 的编辑更新

 UG NX WAVE 的编辑更新
' A1 o; Y+ K. v6 G5 z* f# Z
4.1 设置WAVE更新方式
( q1 y% {; Q" H8 x  U4.2  Wave模式下的冻结
+ I5 \: U/ }( p/ K5 }$ _4.3  更新状态& W! C, _" U* R
4.4  加载内部数据选项5 h- a/ C, [1 b, N  U, @1 o" p
4.5  实例演习-Wave加载选项
& Z! E" s* r8 [
采用WAVE连接方法的优点是能够自动更新相关的编辑修改,但是,如果一个装配中有许多几何连接,一旦在一个组件中进行编辑,所有的相关组件马上自动更新,会造成大量等待时间,影响NX操作和使用性能。
* ^# p" N# A! c( ~$ Z. W, K3 T延迟部件间更新(Assemblies→ Delay Interpart Update):用于控制这种自动更新 % R: r' [' ]6 A
在本作业中冻结(Freeze in Session)% k. {7 j) J- _. Q. |- `
永久冻结(Freeze Persistently)
7 R4 q0 O9 x2 x# E% _解冻(Unfreeze)
( P& y5 _; }6 `7 n& `重解更新状态(Resolve Update Status)
" t: y5 n$ x; H0 c6 T$ W显示过期对象(Show Out of Date Objects)
/ W$ Z+ x9 Z6 r9 r8 E5 C4 ^' G将组件进行冻结或解冻更新的操作,为了使更新不发生错误,可以先把可能会发生更新失败的组件进行冻结,再手动进行解冻更新

, J; v5 _" H7 K冻结部件的用处:第一,在随机更新一个大而复杂的装配时;第二,当你知道某些组件编辑会造成更新出错。你可以先编辑想要修改的部件,而后再编辑冻结的部件。第三,采用永久冻结方法可以保护一些重要部件的无意修改。
2 {4 a$ Y9 j6 b为了保证部件的更新,所有组件必须完全装载。完全装载可以采用Make Work Part,或Make Displayed Part方法。但是,在一个大装配中一个一个设置工作部件非常麻烦。下列工具可以自动装载WAVE数据,从而保证所有组件的自动更新。
: p) V4 ?; C0 Y( w0 [File→Option→Load Options;4 Y9 i$ K  C8 C/ m) {
Assemblies→WAVE→Load Interpart Data;
) Y5 |9 L1 N8 ]7 fAssemblies→WAVE→Associativity Manager→Resolve Update Status;

" W! b. {, X# J7 z8 { % [& n) ~: m# _. p; V7 _: B! D% m. I
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复

使用道具 举报

全部回复9

admin 发表于 2013-9-21 19:26:48

admin 沙发

2013-9-21 19:26:48

4.1 设置WAVE更新方式


4.2  Wave模式下的冻结






上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

admin 发表于 2013-9-21 19:26:50

admin 板凳

2013-9-21 19:26:50

4.3  更新状态


4.4  加载内部数据选项


4.5  实例演习-Wave加载选项





上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

295376011 发表于 2013-11-20 10:51:11

295376011 5#

2013-11-20 10:51:11

比如一套大灯,一个组件的步骤是上千过万的,虽然延迟更新了,更改一个命令参数,老是会出错,比如一张面拔模为+z方向,更新会出现向-z方向,或者错选成其他面去。这样的弱智问题,到底是西门子软件本身问题么?
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

wz4335 发表于 2013-11-24 14:05:32

wz4335 6#

2013-11-24 14:05:32

哇,楼上的也是高手啊,好好向你们学习。
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

姜姜姜姜姜 发表于 2014-10-15 23:15:33

姜姜姜姜姜 8#

2014-10-15 23:15:33

wave是ug中很高级的应用!
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

youthtan214 发表于 2015-2-28 16:01:56

youthtan214 9#

2015-2-28 16:01:56

3.6 实例演习-曲轴设计
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

Vino 发表于 2015-10-20 16:15:28

Vino 10#

2015-10-20 16:15:28

顶一个,好东西啊
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报
