PLM之家UG网-系统工程Wave实例-建立模型火箭(2)-子系统划分! [9 U4 }9 @6 Z% @4 L# i' f! n
6 J! _1 u" l1 n0 j
9 ^% P( B& M. }- P( A使用wave模式下面的创建新级别,子系统的划分。5 D2 {! t: t0 X" u9 G
e, `: B4 z s) S1 } } ~
6 F5 B4 P' _) q) O4 Y# U( g
第6步 为弹头建立一个新级。命名部件为plmhome_cs_nose并加外形草图,弹头顶尖基准、弹头基座基准、仪表舱基准和绝对基准到新部件。
, D1 [) N6 K9 l9 E6 Q第7步为弹体建立一个新级。命名部件为plmhome_cs_body并加外形草图,弹头基座基准、舵面高基准和绝对基准到新部件。 ' \6 s. ?! i" W" y3 }
第8步 为发动机建立一个新级。命名部件为plmhome_cs_engine并加外形草图,发动机基准和绝对基准到新部件。
( A; w/ y7 C6 U. q8 T0 O第9步 为仪表舱建立一个新级。命名部件为plmhome_cs_payload并加外形草图,发动机基准、仪表舱基准和绝对基准到新部件。 % w; N2 L% V! f$ g: e9 C5 g4 h8 c$ Y
注意:并不是所有的几何基准,草图都需要连接进来,但是最好这样做,会对后期的定位有好处!

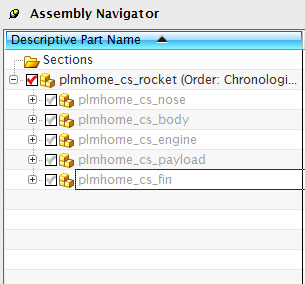

子系统划分
