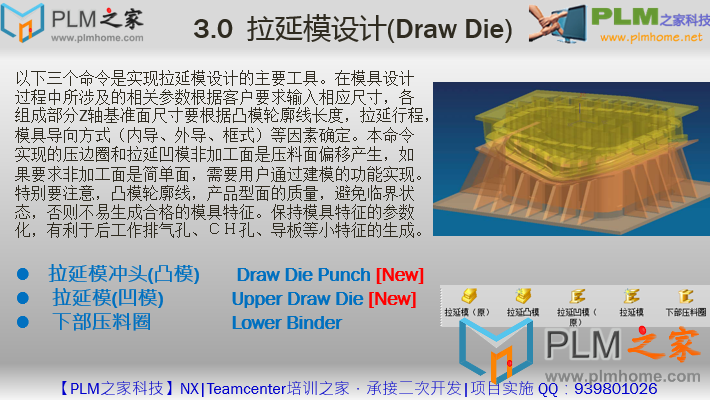

【PLM之家UG NX 冲模设计Die Design视频】3.0  拉延模设计(Draw Die)' y+ v& x7 c" W& V* L

3.0 拉延模设计(Draw Die)

3.0  拉延模设计(Draw Die)
& c+ N- P  A* ~# j" @
3 |( y2 {, }* n9 k- N$ T; `

7 Z% n8 ], Z& i9 E( f1 y1 v以下三个命令是实现拉延模设计的主要工具。在模具设计过程中所涉及的相关参数根据客户要求输入相应尺寸,各组成部分Z轴基准面尺寸要根据凸模轮廓线长度,拉延行程,模具导向方式(内导、外导、框式)等因素确定。本命令实现的压边圈和拉延凹模非加工面是压料面偏移产生,如果要求非加工面是简单面,需要用户通过建模的功能实现。特别要注意,凸模轮廓线,产品型面的质量,避免临界状态,否则不易生成合格的模具特征。保持模具特征的参数化,有利于后工作排气孔、CH孔、导板等小特征的生成。
. V; Q2 T/ G# e. D  J% e0 F( y+ C& v( k
拉延模冲头(凸模)         Draw Die Punch [New]9 Q6 }& e  r: p7 _; V* K
拉延模(凹模)                Upper Draw Die [New]
$ A5 q% X9 o: @+ E# }+ x2 q, _下部压料圈                Lower Binder. C/ `/ Y3 X+ C5 o' ^7 [
