CATIA二次开发入门教程---7 创建一个module5 @; d9 A6 S5 h3 N5 L- D5 L/ d& l/ g

6 q4 l1 ?5 u4 n9 O+ ^新建--添加catia 项目---新建一个module
" D! y  G5 v, M1 Q9 r) f' v& x; R! O6 n: h' ~
下面用一个例子来说明程序的过程。下面的例子,我们在MechenicalDesign(机械设计)中插入一个名为“PLM之家智能设计”的Workbench。具体步骤如下:4 I; {5 w! R7 i6 ?4 n  H1 n) P

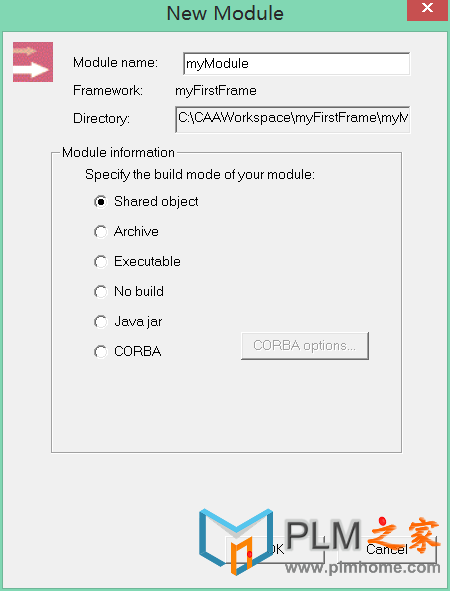

1.在上面创建的workspace下继续做,创建一个New Module:选择“Project”   “New Module…”命令: shared选项表示模块共享,我们一般都选此选项,如果你做的是一个可执行的程序,如你的模块只有一个main函数,你就可以选Executable.输入module名,点OK.' T1 o! T& ^2 I* R
  Y+ m2 e$ {/ j* i& Z, f

+ Z* n; V$ W& B8 d0 F myModule.png 0 Q" g7 k1 l6 E3 ~) l
# ^# P$ p- Q* D- o' {1 u
其中:LocalInterfaces中是仅供本模块使用的头文件集合;Src是所有本模块的.cpp文件集合;Imakefile.mk文件是所有本模块所包含的头文件所在外部Module的定义。在上面提到的IdentityCard.h中定义的是API所在的Framework,而相应的Module即在此文件中定义。在LINK_WITH后面添加需要连接的Modules。
  G) V# h* o8 v9 t: ]! ]0 Q4 g
$ n& K; @# J" c, B; ]/ X& l# T+ U$ A" A1 S) r7 v- L

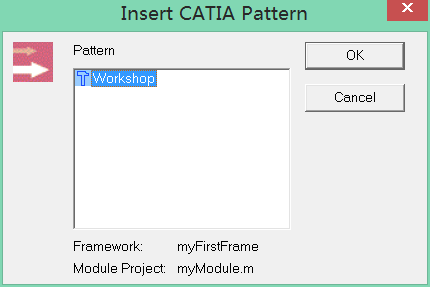

2. 右键点击Module1.m,将其设为当前工作Project(Set As Active Project)。选择“Insert” “CATIA Resource”  “CATIA Pattern…”,响应如下:
+ l$ M) O: Q& h* R6 C" |3 s2 t* T1 q/ i$ W5 c
选择Workshop,点击OK。: f1 K  X6 T6 A/ O# l
pattern.png ; h7 K7 j. v" H4 B9 X; n

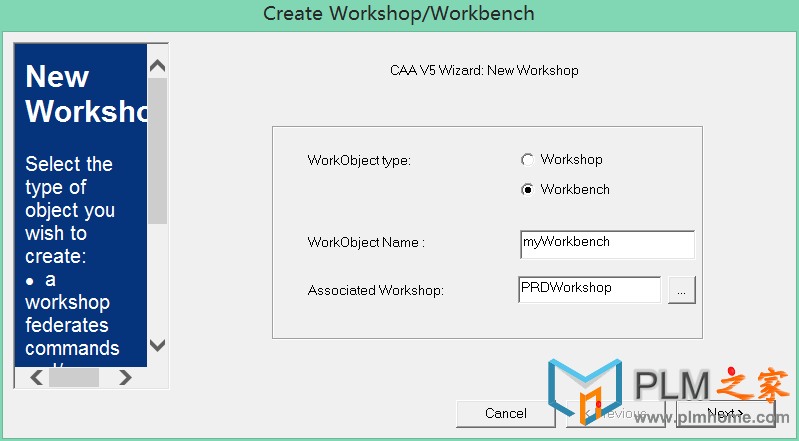

3. Workshop或者Workbench选择。选择创建Workbench,并输入其名称。 ) a; y3 B, Y7 @0 `, s6 W; q

  t; w7 U9 |. E/ t! M" B2 L4. 点击接口浏览按钮,选择与Workbench所连接的Workshop。这里选择PRDWorkshop,即为Product空间。在新创建的Workbench中,会包含Product空间的一些基本标准命令,如插入产品等。如果选择Part空间,则会包含Part空间的一些基本命令。. b6 U% V7 B' r3 P

# R4 I' P* ?+ x0 O
& t! V' _- `2 w6 y3 }2 g/ U0 E workbench.png
* n5 x/ U9 c! O% s( p. {. G' G. l8 o, i! J8 u, e
每用一个新的API都得在相应的module下的imakfile.mk里添加其所在的模块名,在frame下的identitycard.h里添加其所在的frame名。
