CATIA二次开发入门教程---20 创建草图

admin

CATIA二次开发入门教程---20 创建草图
$ J0 k# M/ g3 x+ R

. Y7 Q4 `: D% B1 Z: c5 k6 Y[mw_shl_code=c,true]////////获得Editor、Document、Container、设置GSMFactory
        CATFrmEditor* pEditor = CATFrmEditor::GeTCurrentEditor();
7 X1 J9 U# r1 ]2 j, u0 K( z( M0 @' }        CATDocument *pDoc = pEditor->GetDocument();
7 o) Y- S. q  N$ x' [! Z        CATIContainerOfDocument_var spConODocs = pDoc;

) S/ e* v4 z8 Z$ H# g5 H8 f2 c        CATIContainer*            pContainer;                //Container
1 k& J) `* @0 }) @) \        CATIPrtContainer*     pPrtContainer;//PartContainer
        CATIGSMFactory_var        spGSMFactory;                //GSM工厂

        CATIPrtPart_var        spPrt   ;//
( I. c% ~$ L4 }, P        HRESULT hr = spConODocs->GetSpecContainer(pContainer);//获取Container
, g- {9 s% n0 z2 S, \' n* p5 e
        hr =pContainer->QueryInterface(IID_CATIPrtContainer,(void **)&pPrtContainer);//获取PrtContainer
0 n4 I1 }' ^( Z4 f8 f/ w0 z8 a        spPrt = pPrtContainer->GetPart();
, c! }8 e7 G0 l* m# w        CATListValCATISpecObject_var spListRefPlanes = spPrt->GetReferencePlanes();//获取3个参考平面
! L  z. p/ a& W+ D; y3 @' O% f
  Z) t0 P7 ]; X+ P& R        CATISpecObject_var spSketchPlane = spListRefPlanes[3];//第三个平面
) A5 m* g& g. n0 ~        CATISketchFactory_var spSketchFactOnPrtCont(pPrtContainer);//草图工厂
, X) m: x7 _! Q' i# M) o        CATISketch_var spSketch = spSketchFactOnPrtCont->CreateSketch( spSketchPlane );        //创建草图
- H# E0 H3 F/ F! X        CATI2DWFFactory_var spWF2DFactOnSketch(spSketch);
7 O( R6 j" \* \& l) n3 i9 W! h# E6 {, ]
! w% w. F; E% H- V! r6 [9 J# h        spSketch->OpenEdition();        //进入草图开始绘图
* M) l0 D# I5 V( H; L6 ]+ c
        spSketch->CloseEdition();//退出草图环境


/ c% ?% e- J6 V+ q$ I& D, h[/mw_shl_code]
3 P8 I. N- `$ e2 u/ F; R- q

admin

有两种方式可以创建草图：
1)通过参考平面创建
- L3 u( ?* K& E' c+ C0 \. q- j% G首先获取一个CATIPrtPart变量：
CATIPrtPart_var spPart(pIPrtContOnDocument->GetPart());
6 Q8 L; _! h9 w; [pIPrtContOnDocument->Release();
有了CATIPrtPart变量就可以利用其方法GetReferencePlanes()，获取参考平面
CATLISTV(CATISpecObject_var) spRefPlanes = spPart->GetReferencePlanes();
然后创建XY plane (spRefPlanes[1])
CATISketchFactory_var spSketchFactory(pSpecContainer);
4 a2 c& z* A8 f5 G1 K( W, Iif ( NULL_var == spSketchFactory ) return (CATStatusChangeRCCompleted);
( r2 B6 ^5 N; n4 V" ]CATISketch_var spSketch(spSketchFactory->CreateSketch(spRefPlanes[1]));
if ( NULL_var == spSketch ) return (CATStatusChangeRCCompleted);
spSketch->OpenEdition();
1 v& t0 Z0 c) S/ T5 \- r2) 通过原点和两个矢量方向
8 d; U1 A" }( u/ }3 C8 Q该方法是通过定义一个原点和两个方向pH、pV  进行创建。
$ P. }4 C$ g: B9 G; j2 ^' V定义原点和方向：
' z) N( P& I) A4 A6 l5 d7 cdouble origin[3]={0.0,0.0,10.0};
) X/ R! s) S2 ~double x_dir[3]={1.0,0.0,0.0};
. _, O6 m8 R4 E4 c1 j4 P7 h4 Udouble y_dir[3]={0.0,1.0,0.0};
% i* u9 C$ S2 Y+ fCATISketchFactory_var spSketchFactory(pSpecContainer);
- u* ^/ x! f7 K& Tif ( NULL_var == spSketchFactory ) return (CATStatusChangeRCCompleted);
CATISketch_var spSketch(spSketchFactory->CreateSketch(origin,x_dir,y_dir));
, {2 m& p/ _8 N+ p2 pif ( NULL_var == spSketch ) return (CATStatusChangeRCCompleted);
  o  u3 G2 X- G  Z+ v/ zspSketch->OpenEdition();

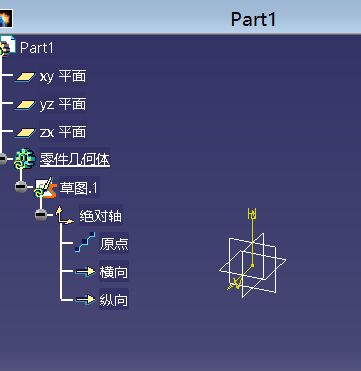

" _" M2 I; [6 ]) \7 m+ ?& r/ o到这里，你已经创建了一个Sketch，你可以在上面创建任意的草图了。
创建好记住要将其关闭：
" Q0 m9 j. S% s1 q) }3 z: P& EspSketch->CloseEdition();
! ]+ v5 i4 s( |/ j9 A

cwp86

在设计产品是不可能只选择XY，XZ，YZ这三个参九参考面，哪么问题就来了，例如用户选择实体上某个平面特征为参考面，进行下步的设计，这个在产品设计过程中经常使用，CAA二次开发如何实现呀
