最新，最全的NX二次开发Ribbon界面菜单的设计图文教程此教程，特为参加NX9二次开发培训的学员们准备，如果设计有问题，请在二次开发群内讨论！感谢大家的支持和信任，我会继续推进这方面的培训事业，希望你们能够更好，更快的掌握用来创造你们的财富。3 k# W3 U0 R- _$ d6 @+ @ M
~: L! h2 O2 E* ?9 h$ Z6 c
1 Ribbon界面简介& _5 z5 ]+ a( d, A/ N1 H
从NX9开始NX的界面使用了微软目前最新的对话框布局格式，Ribbon界面，除了本身的Ribbon的功能外，NX也额外的增强了Ribbon界面的功能。目前可以进行定义的菜单种类包括groups, galleries, drop-down ，对应的文件后缀如下：
" N/ ^0 a. k7 M; @9 t | | .tbr | Toolbar | .grb | Group | .gly | Gallery | .ddb | Drop-down | .rtb | Ribbon tab | .csb | Cascade | .abr | Attachment |
% p0 i3 P1 a* ]4 u
2 RIBBON菜单的加载
: Y$ ?1 l+ E7 X/ {* k4 |9 m! uRibbon界面的客户化文件和我们的菜单或者工具条.men,.trb文件一样，你可以放置在application目录，startup目录或者application\profiles目录下。具体的区别如下：
1 B9 w! z& D+ `9 \- n, j: Y( `3 a（1）Startup目录：这个文件夹下面的内容，是NX启动后，立即显示的类型，也就是说你的菜单会在NX启动后，立即全部展现出来。2 A/ u. p, z& w9 L; B& |$ M. U6 y. X
（2）Application目录：和startup区别在于，只有在特定的模块下，才会显示，通常可以通过定义men文件或者通过API函数UF_UI_create_toolbar, UF_UI_create_ribbon进行定义。
( T. ?% K/ C1 A+ w（3）application\profiles目录：可以参考NX目录下UGII\menus\profiles目录下的定义% j4 t. S6 K) p( w5 P
a. 对应的模块目录文件夹下：这种情况，根据你当前的模块去自动加载和卸载
, Q& O. @) a j4 Gb.ALL:和startup类似，全部加载* {: `& b% B- j
0 w* P# s% W$ u7 }- \% r( l# ^c.reference:在模块下的特殊子模块下加载，需要在.dtx文件里面定义
0 I. {% V! x4 \2 M
0 r0 f1 y. L8 ]6 J2 M6 ?
6 T; X6 q9 \+ S) U
# u& e5 s8 l7 \, t* P</ActionLists>
( b, Z1 t" m" B/ A! l) `' ]' b</Layout>
' ~5 h. n ^( X<Reference>2 ]6 W0 \, D7 _% A0 v
<ActionList name=”cutomer_ribbon_tab.rtb”/>
v6 i9 V; w/ m* l. }- q<Reference>
( W% f1 R' c1 L( V# E% b; }</Profiles># ?! Y# y; [# U( J1 Y0 d
</NX_PROFILES>
! e. x% c) g% i& z
. h/ |8 a1 c9 ?1 U6 u& {
) h; I5 a6 N' Y6 o. C* ~) _ h- n
另外，还有更简单的方法来控制RIBBON界面在不同的模块显示情况，那就是角色文件mtx，大家可以参考PLM之家NX工具包的V1.1.0版本，在这里startup目录下面有mtx格式的文件，这种文件就是，大家可以把所有的ribbon文件全部放置在startup目录下，启动nx后，在ctrl+1编辑菜单的模式下，在不同的模块下自己去取消掉不需要的菜单，比如PLM之家NX插件下面的创建程序组功能，这个功能只能在加工环境下使用，因此，我们可以把这个工具条在制图，建模下面移除掉，更改完成后，将mtx文件保存下来，放在startup目录下，这样NX加载的时候会自动的去根据mtx来加载菜单！& `0 a M, v# g2 I
% l9 T5 f0 g9 V7 \& J: ?3 L: i1 x- e: }: E1 s" }
3 关于Ribbon界面上关键字的定义。

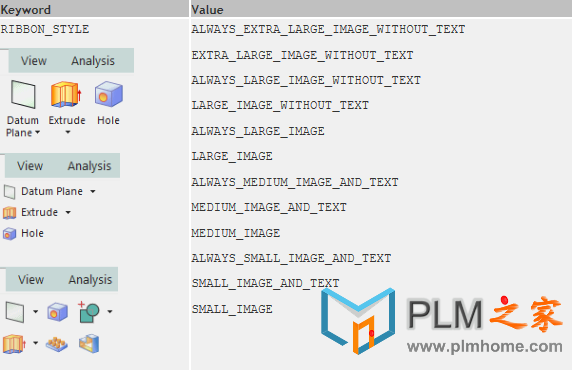

! d/ h/ K9 X0 ~7 J! N（1）RIBBON_STYLE关键字： 默认情况下是大图标LARGE_IMAGE
) z/ A/ ~" i+ N0 n+ v U! n, NALWAYS_EXTRA_LARGE_IMAGE_WITHOUT_TEXT EXTRA_LARGE_IMAGE_WITHOUT_TEXT ALWAYS_LARGE_IMAGE_WITHOUT_TEXT LARGE_IMAGE_WITHOUT_TEXT ALWAYS_LARGE_IMAGE LARGE_IMAGE ALWAYS_MEDIUM_IMAGE_AND_TEXT MEDIUM_IMAGE_AND_TEXT MEDIUM_IMAGE ALWAYS_SMALL_IMAGE_AND_TEXT SMALL_IMAGE_AND_TEXT SMALL_IMAGE - F# j( r2 w' ~& m' p: I. ?
^. L0 q6 z! V- @" D

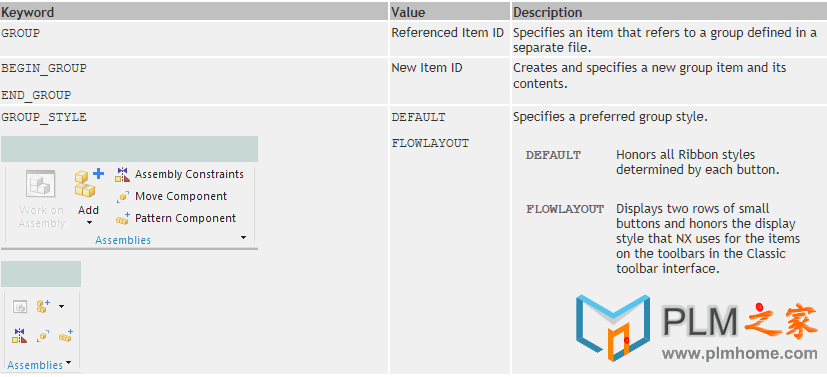

（2）Group关键字的定义：
# \ I4 P8 n/ [' G关键字是Group。4 c7 X- T7 R3 r' u
创建新的Group，使用BEGIN_GROUP,END_GROUP.
, A# U+ ]" @+ N9 f5 zGROUP_STYLE 可以用DEFAULT和FLOWLAYOUT。
9 R" E) N4 ?" h/ @. F* C
+ A! F ?. h* p( t
0 t5 V9 S) K2 s, H7 p& m（3） Gallery的关键字定义：
+ ~7 X$ \( f; _7 ~/ ]2 n: r2 B9 e3 g+ F$ V/ A; w: C& A1 o" d2 _
) B0 g5 w8 S, O
| | | GALLERY | Referenced Item ID | Specifies an item that refers to a gallery defined in a separate file. | BEGIN_GALLERY END_GALLERY | New Item ID | Creates and specifies a new gallery item and its contents. | BEGIN_RECENTLY_USED END_RECENTLY_USED | NA | Creates a new category within the gallery that tracks recently used commands. You can also specify the initial contents for the recently used gallery between begin and end tags. | NUMBER_OF_ITEMS | Number of recently used commands | Specifies the number of recently used commands the gallery must track within the recently used category. | GALLERY_STYLE | Simple Styles: SMALL_IMAGE SMALL_IMAGE_AND_TEXT MEDIUM_IMAGE MEDIUM_IMAGE_AND_TEXT LARGE_IMAGE LARGE_IMAGE_AND_TEXT_BELOW Composite Styles: SMALL_IMAGE_INPLACE_SMALL_IMAGE_AND_TEXT_INPOPUP SMALL_IMAGE_INPLACE_MEDIUM_IMAGE_AND_TEXT_INPOPUP SMALL_IMAGE_INPLACE_LARGE_IMAGE_AND_TEXT_BELOW_INPOPUP MEDIUM_IMAGE_INPLACE_SMALL_IMAGE_AND_TEXT_INPOPUP MEDIUM_IMAGE_INPLACE_MEDIUM_IMAGE_AND_TEXT_INPOPUP MEDIUM_IMAGE_INPLACE_LARGE_IMAGE_AND_TEXT_BELOW_INPOPUP 3 b4 {* G8 h2 Q/ `
| Specifies a preferred gallery style. | COLUMN_IN_RIBBON | Number of columns in Ribbon | Defines the largest size to which the in-place gallery can expand when the space is available. | COLUMN_IN_POPUP | Number of columns when expanded | Defines the minimum size of the popup gallery. |
4 Z; Z% j- {% Q6 D* {, i
# V- |+ n1 {) r- }# k' A3 a |
