加载部件族实例

' N% u5 W& A3 y1 @. }当在装配中添加一个已存在组件，而该组件为部件族模板文件时，

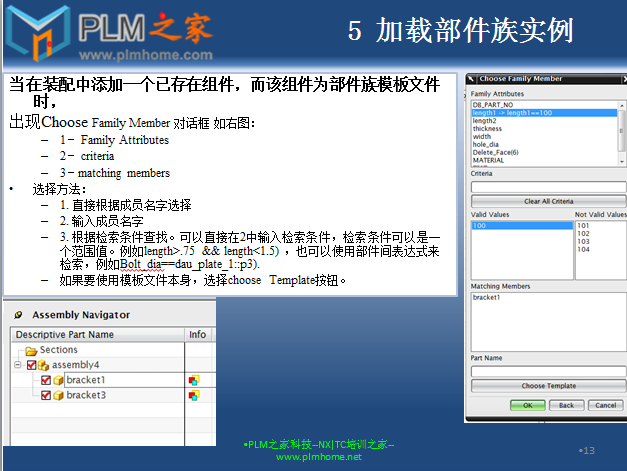

" C1 ?7 k1 X0 ~' m8 J1 h出现Choose Family Member 对话框 如右图：
1－ Family Attributes
2－ criteria
- V( ~, F$ Z% ^! B* _4 S0 k+ \3－maTChing members
8 E" r* m0 J5 }# f! U1 b+ t; ^2 e选择方法：
! H" T$ e$ P* v* v0 I: e1. 直接根据成员名字选择
2. 输入成员名字
* A- [  o  ]7 D; u* F# ^3. 根据检索条件查找。可以直接在2中输入检索条件，检索条件可以是一个范围值。例如length>.75 && length<1.5) ，也可以使用部件间表达式来检索，例如Bolt_dia==dau_plate_1::p3).
8 e& ]% d8 m+ P如果要使用模板文件本身，选择choose Template按钮。
