Teamcenter业务建模器BMIDE基础图文教程<3>创建一个Item类型
7 o8 }2 ?* z2 O/ U) T- e此处创建一个新的Item类型Plmhome Part,这个类型继承于Item类型。

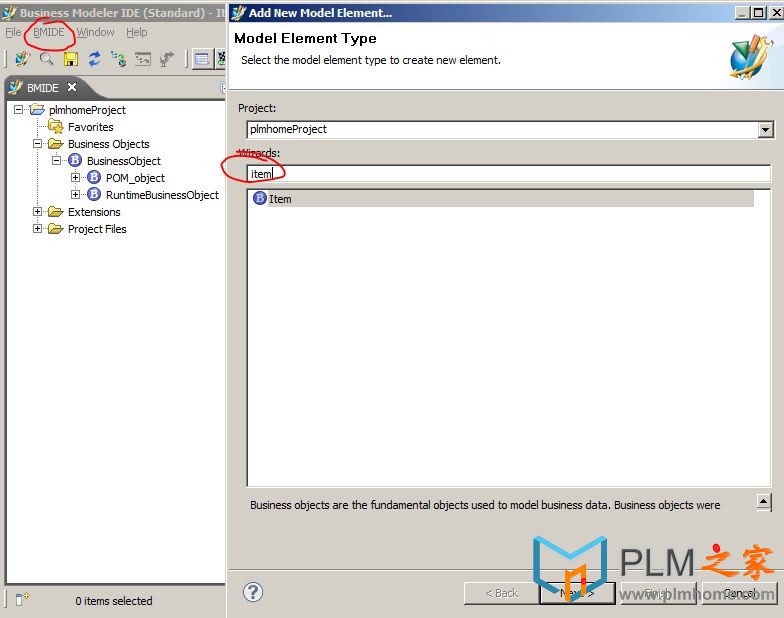

3 K4 g& X- g/ o! j$ p. ~& ~  L$ G1. 在teamcenter10后的版本,可以直接通过BMIDE的菜单创建新的元素来创建业务对象,或者通过快捷键Ctrl+N,这样在弹出的对话框中,输入item,可以直接在item下创建业务对象。(如果是teamcenter以前的版本,可以通过搜索功能,找到item对象,然后点击右键新建业务对象即可)
8 E8 j  g  C5 [5 E8 G. q( o" ]

创建Item

创建Item
6 O8 c+ X1 S8 Y% [

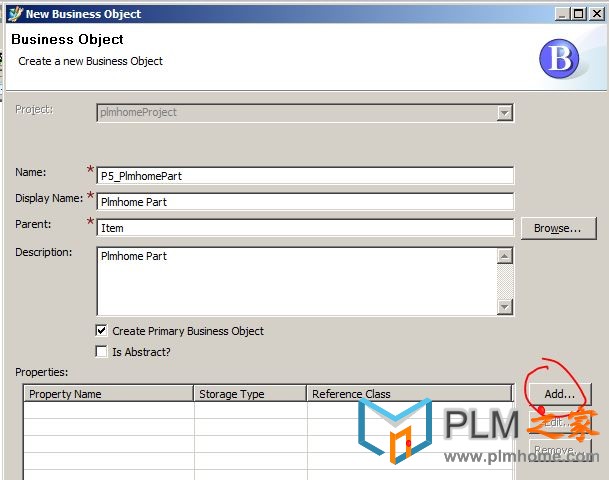

2. 输入plmhome part作为新建的对象名称,此处不添加特有的属性,直接完成。2 K- K: r  _" B% v) y

定义Item

定义Item

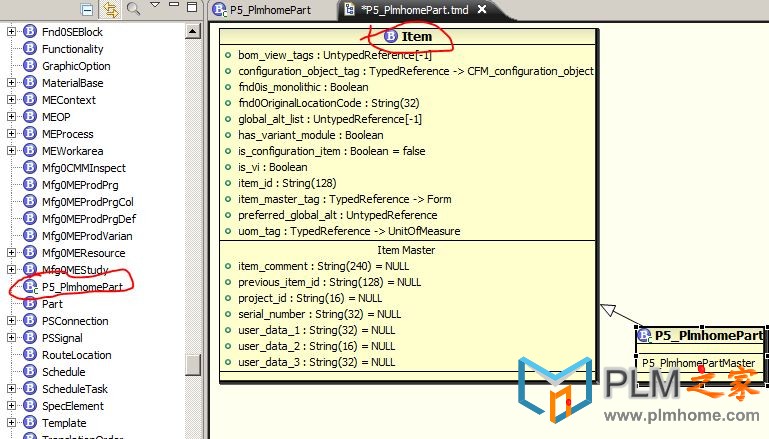

4 p' F9 g" C% z3. 通过URM可以看到,新建的plmhome part对象继承于Item对象,将拥有所有item的继承属性
7 m8 x5 G" k; ~: Y+ F
1 G' ?9 I. v. ?2 C

生成Item

生成Item
/ x. w% K- f& g
, D7 D" Z2 ~9 V+ q" S* u, p) j

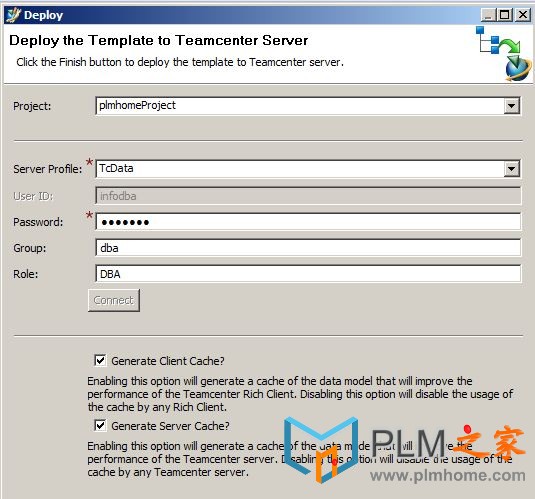

4.  通过BMIDE的菜单保存data model。点击部署模版,输入密码,角色和组完成链接,点击完成!5 M6 G5 [! M- N: N8 H# b

部署项目

部署项目

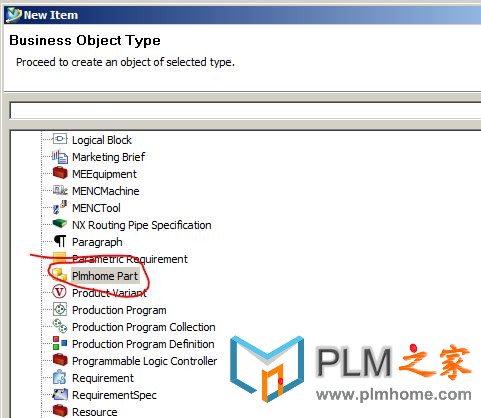

- }; h$ W+ n, Y( y5. 没有任何错误后,启动teamcenter,新建item,可以看到新的Plmhome Part的类型创建成功!, v5 p  ^6 D* D

# \, l9 `3 ^% s

Plmhome part

Plmhome part
' r6 ?9 }/ U( Y; m/ v! g- {
" j6 t7 {& T$ W
注意: 如果发现没有对象生成,可以删除缓存目录下的teamcenter文件夹,在teamcenter启动的快捷方式portal.bat 后面加上 -clean参数
