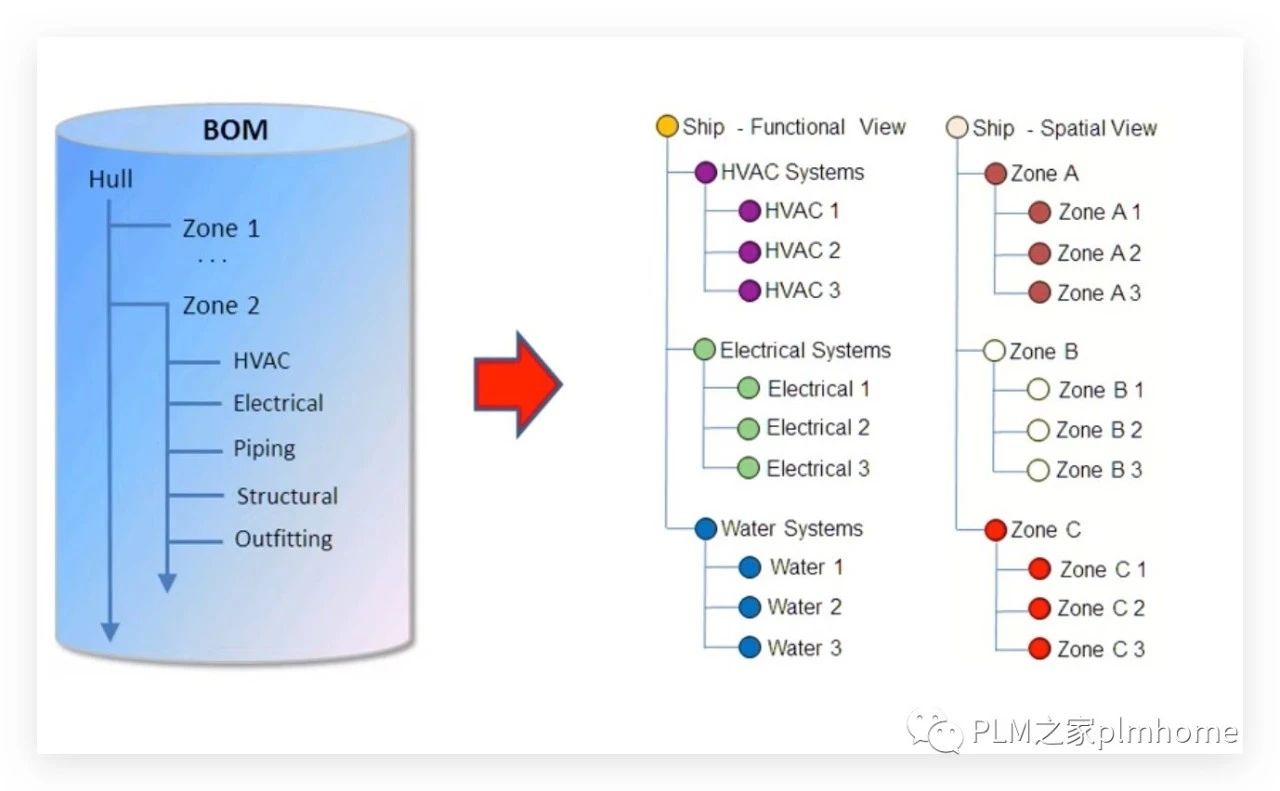

西门子数字化软件,应该在很早前就提出了这个概念,在针对轮船、汽车、飞机等上百万零件以上的产品设计过程中,传统的BOM管理方式已经捉襟见肘,针对系统驱动设计,优化设计流程以及多领域的集成,都需要一种新的理念去驱动设计。
' R% n! z4 h" r: Q( y" i7 y

登录/注册后可看大图
5 X$ D! r# }$ l1 a
TeamcenterNX设计软件集成中,适当的地方引入了4GD(4th Generation Design)的理念。那么什么是4GD呢,为什么称为第四代设计呢,前面三代设计是什么呢?带着这些话题我们结合相关文档来一一解答,希望起到抛砖引玉的作用。/ b, w4 ?4 u$ G/ B
, k( f7 C) t0 a: b

登录/注册后可看大图

  • 关于第四代设计4 Z" x. x7 ^. H4 Y# s

    $ q9 P9 l5 r9 H( g2 |  d2 d


4 W9 F4 T4 O6 D$ P+ w' F

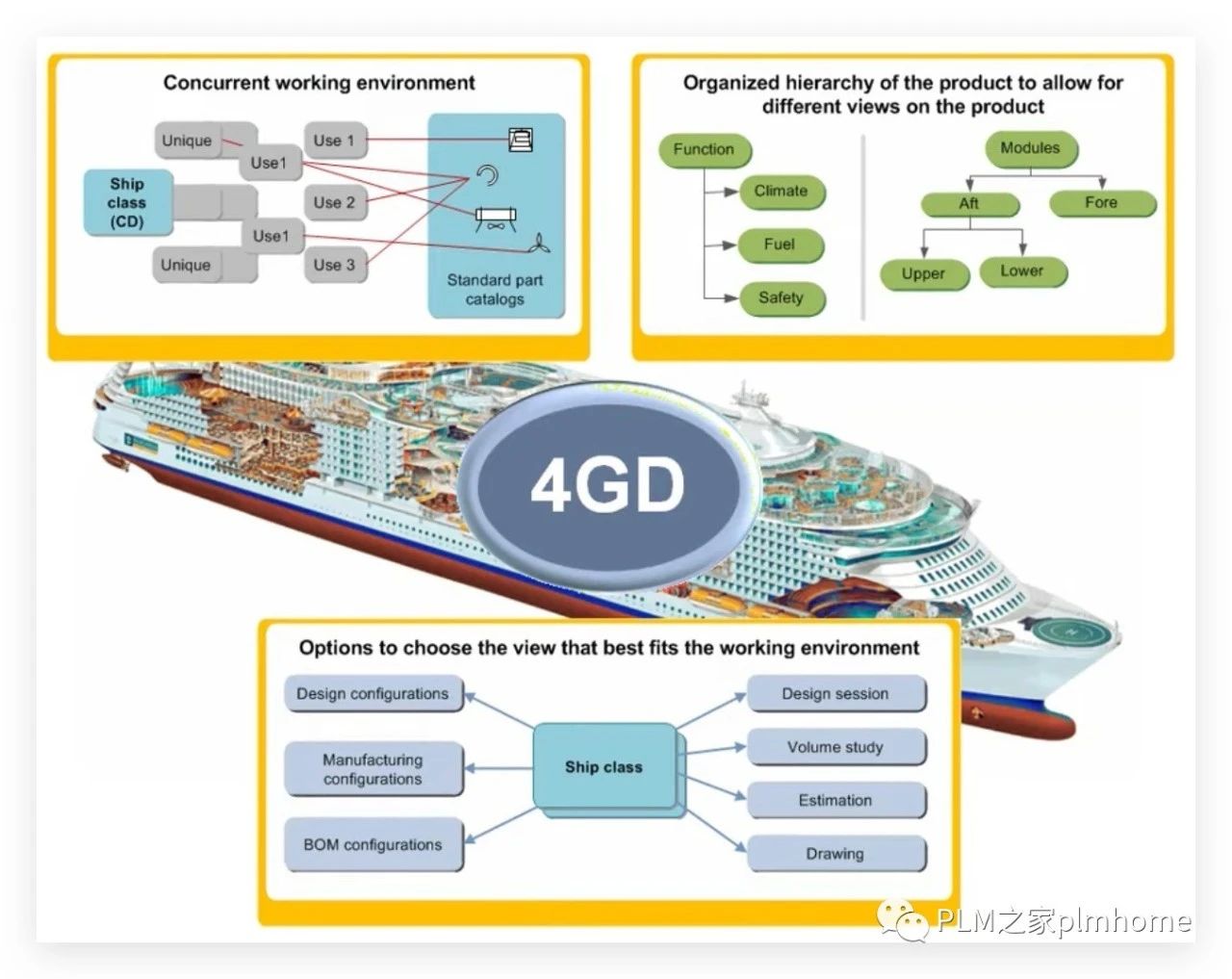

第四代设计(4GD)提供了有效地创作,管理和控制包含大量组件(超过100万个组件)的产品设计的功能。4GD提供了一种用于处理NX数据的不同范例,该范例更加灵活,不会将您限制在一个单一的,预定的,自上而下的装配BOM结构中,但允许您将设计数据的临时集合组合在一起以适合任何设计 任务。
通过这种非限制的BOM规范,能够让你更灵活的在更复杂的场景下管理你的集合和设计任务。
5 d! K: Q% [4 s( n0 t  A
! ?0 y; A4 m( {/ e' s1 x

  • 前三代设计简介- Q+ R2 k0 H" M# V; J
    ' p* J2 S. O$ V$ M6 ]7 b/ _7 i

$ K9 B6 Y6 {  M% z" y5 e) I
4GD建立在前几代CAD设计管理系统的优势之上。 要了解4GD的优点,它有助于了解以前系统的优点和缺点。

# X4 f( v% L$ w+ L
登录/注册后可看大图
第一代设计​:单一体 Globs
第一代CAD管理系统将产品模型存储在单个文件中,有时称为glob。
文件的内容可以是零件模型,产品装配体或产品装配体的一部分。
这种方法效率低下,尤其是在对具有相同零件的多个副本的装配体进行建模时。 整体文件可能很大。 而且,无法轻松地重用标准几何图形或并发工作。
: ^0 ~# J* O$ L

6 r9 X! W7 S1 q$ Q6 m  O
登录/注册后可看大图
​第二代设计:装配文件Assembly% N  s3 g" o: b# ^+ `6 a( a
第二代CAD设计管理系统引入了单独的装配文件和零件,以将装配中的各个零件存储在单独的文件中。
装配文件存储零部件的位置,几何图形存储在零部件文件中。 这是更有效的,因为可以在多个位置重用组件而无需重复几何图形。 装配文件存储装配和子装配的产品结构。
这种方法的局限性在于跟踪大型程序集中的所有文件,尤其是当产品的版本不同时。不同的设计人员可以同时在同一个装配中处理不同的零件,但是一次只能由一位设计者编辑装配。
/ Y4 i+ P, H% H

登录/注册后可看大图
第三代设计:可变形的装配 Configured Assembly
设计管理使用产品生命周期管理(PLM)系统来访问和控制从需求到制造和维护的产品数据。
PLM系统管理多个产品变型,并为每个子组件选择适当的版本。它跟踪产品整个生命周期中的每个文件,管理批准和更改,还控制多个站点中设计人员之间的文件共享。
这种方法对于存储文件和管理产品的生命周期非常有效,但是保留了产品装配结构的许多限制。由于零部件的位置存储在装配体文件中,因此设计人员必须签出Check out包含所有已分配零部件以及零部件本身的最高级父装配体。一次只有一个人可以签出和修改装配。这可能会造成过程瓶颈,具体取决于设计过程开始时产品结构的组织方式。创建设计后,可能很难修改产品结构。对于大型或复杂的产品,这些限制变得更加严重。
目前各大OEM厂商使用的比较多
- x3 J% M: x9 g/ i, U
5 K( Q8 T) F% e. N4 x; P

登录/注册后可看大图
​第四代设计:
4th Generation Design (4GD)
6 q5 j3 ]/ U; h1 @
4GD使用基于组件的灵活方法。 Teamcenter和NX紧密集成在一起,以存储称为设计组件的独立管理对象。 设计组件包含单个NX零件或装配体模型的位置和几何。 程序集数据以更灵活的分组(称为分区)进行组织。
4GD消除了以前的设计系统的限制,可以在协作项目中设计非常大的产品。 设计人员可以仅检查他们需要的特定设计组件。 他们不需要检出整个组件。 这样可以保持文件大小的效率,并消除过程瓶颈。 您不必为了避免以后出现性能问题而折衷设计组织,而是可以定义一个适合您的工作实践的组织。

. f0 M7 s5 v' v9 Q# I1 B, ]
. k! z7 ^% n2 U* y+ S

  • 4GD优势何在  A" H* n- T  b  T# c* P

    1 e: F3 X8 W; V* _  ~) O3 S

! h1 }) `# S2 D6 t$ ^' n: A/ x& h
与前几代设计管理系统相比,4GD具有多个优点:
(1)性能和可扩展性
            大规模产品设计
            为数百万个业务对象建模。
             最小化数据复制。
            支持多个层次结构视图。
(2) 产品设计
支持从粗到细的设计细节。实现独立于数据组织的设计完整性。与装配结构和制造集成。
(3)并行工作
细粒度的组件生命周期管理。
  • 支持数据的独立生命周期。

  • 可以为正在处理的数据专门创建自己生命周期。

  • 启用独立的和通知更改。

    5 O2 m' F* M  c$ H1 a5 b
(4)提高用户生产力
支持查找和设置正确的产品环境。
  • 支持视觉导航和实时搜索。
  • 支持创建设计数据的子集。
  • 在工作会话中轻松组织数据。
    : P) `8 ?$ O: i- D; l

6 B" `. o4 \9 o$ r8 Z& B) W" G
$ E% N+ n& }) P

  • 新的数据模型和概念引入

    + @/ V; B: i3 L! M& i

" L/ H. u% [% c: c* y! O6 f$ X
随着4G技术的引入,Teamcenter扩展到包括新的搜索概念,组织项目(分区和架构)和集合项目(工作集和子集)。 这些扩展是统称为4G基础的功能。 4G Foundation为基于4G的应用程序提供动力,从而提供了更多的解决方案机会。
4GD是适用于大规模程序和产品的设计和数据管理范例,它为上下文设计和设计协作提供了高度通用和高效的方法。
Smart Discovery是基于4G的Teamcenter解决方案,它使以下操作更加容易:
  • 组织产品信息。
  • 查找感兴趣的特定信息。
  • 根据产品上下文中的信息采取行动。
  • 提供可行的见解来完成您的工作。
    * K' L/ N2 D7 V
/ w3 z! v5 B" }, v6 k2 V' ]
下面视频详细介绍了4GD相关功能的介绍:
% t1 Z; C4 e% r
$ `: v3 [. C  U1 w

登录/注册后可看大图
. S7 S: n6 u* n- E5 N7 i& E
& U# m3 e# v# O
