【PLM之家-UG高级技巧视频】第10章 如何确定一个模型或者装配模型的最大边界盒尺寸?
5 I+ W, j/ L, ~- H! {
; d& x5 L# A0 a9 K6 d

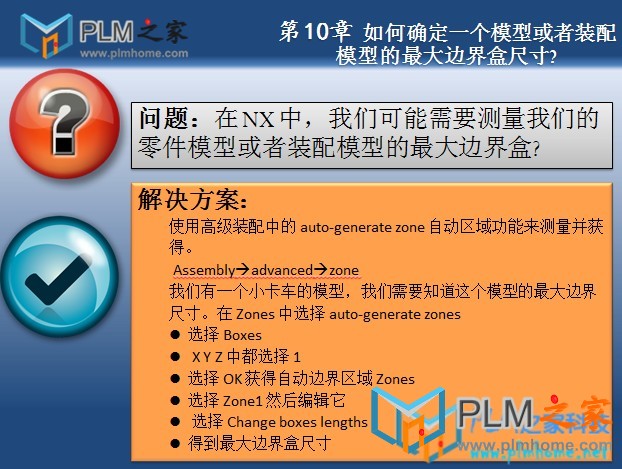

第10章 如何确定一个模型或者装配模型的最大边界盒尺寸

4 o$ ~0 d$ d$ J: \, `* X( s
8 \: I+ D3 T3 a  z# i4 T7 k8 r问题：
在 NX 中，我们可能需要测量我们的零件模型或者装配模型的最大边界盒?
  Y) u% M- f, ~* d4 [解决方案：
. ]9 k- a7 L8 T- O使用高级装配中的 auto-generate zone 自动区域功能来测量并获得。
( i3 ]* x3 v- P+ S& N6 S) | Assembly--》advanced--》zone
" Y1 X& |5 y% J3 K1 S5 e  c6 z) S我们有一个小卡车的模型，我们需要知道这个模型的最大边界尺寸。在 Zones 中选择 auto-generate zones
选择 Boxes
+ |" D' D; E1 x0 j2 B3 I# N* ~1 q8 ]& q( fX Y Z 中都选择 1
, A3 f+ D& ^9 S: j选择 OK 获得自动边界区域 Zones
# B5 x; ~2 B( M$ s选择 Zone1 然后编辑它
选择 Change boxes lengths
得到最大边界盒尺寸
1 C: D) s$ |* x4 E7 s
PS： 对于单个part文件，可以使用注塑模向导下面的工具，求出最大边界外盒的尺寸，对应装配来讲，这个方法可是一个很不错的技巧哦！
