[VIP求助] UG出装配图时很多轮廓线没有显示

2016-1-23 08:27:05 5517 2

8 主题	8 回帖	125 积分

PLM之家NX VIP

积分: 125

发表于 2016-1-22 13:11:01 | 显示全部楼层 |阅读模式

请使用QQ关联注册PLM之家，学习更多关于内容，更多精彩原创视频供你学习！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由荒漠于 2016-1-22 13:12 编辑

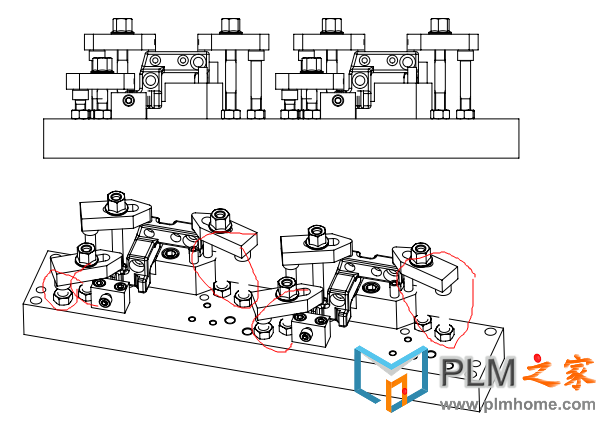

我在UG中出装配图时，为何很多轮廓线没有显示。如下图：上面的是前视图，轮廓线显示齐全，下面的视图只是将上面的前视图旋转了一下，很多轮廓线便没了。好像所有的螺纹线都没了。制图选项中的光顺边已勾上。师傅们指点一下啊！谢谢！！！


上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.doteam.tech

回复

使用道具举报

全部回复2

2470 主题	1275 回帖	8万积分

PLM之家站长

积分: 82162

发表于 2016-1-22 15:51:32 | 显示全部楼层

视图更新下，另外你的模型是不是很大？

上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.doteam.tech

回复支持反对

使用道具举报

8 主题	8 回帖	125 积分

PLM之家NX VIP

积分: 125

楼主| 发表于 2016-1-23 08:27:05 | 显示全部楼层

admin 发表于 2016-1-22 15:51/ b0 m) z; Y$ d6 d! g: G+ k
视图更新下，另外你的模型是不是很大？

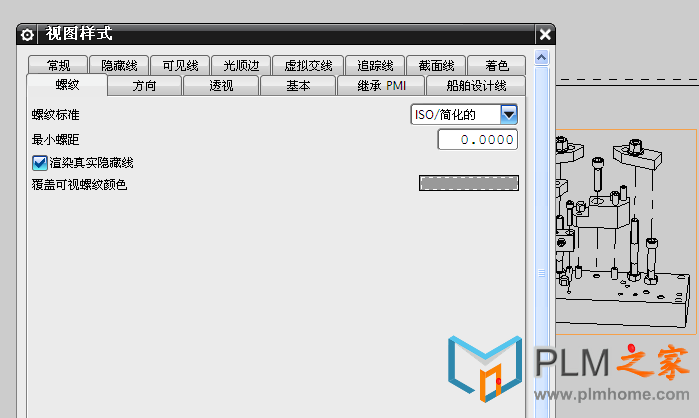

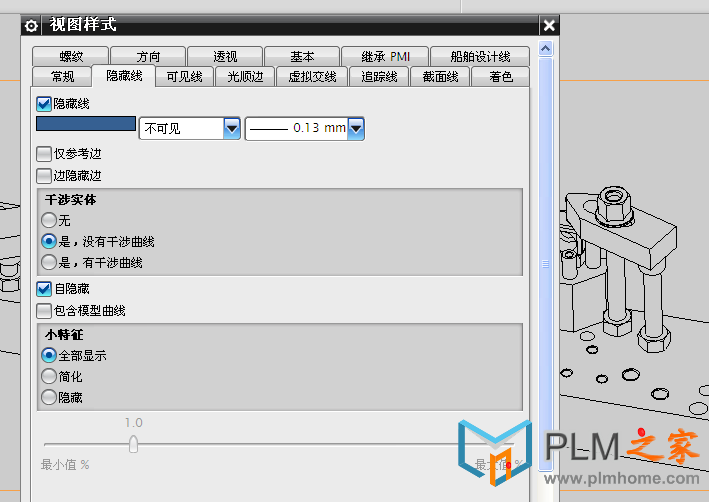

谢谢回复！焦头烂额了半天，试出原因了。如下图:将“干涉实体“下面选第二项就OK了。再将螺纹选项中的”渲染真实隐藏线“勾上。该有的就都有了
