[UG NX高级技巧] 23. 工程图中Referenced Edges Only 选项的使用

2013-9-25 11:09:43 3131 0

admin 发表于 2013-9-25 11:09:43 |阅读模式

admin 楼主

2013-9-25 11:09:43

请使用QQ关联注册PLM之家，学习更多关于内容，更多精彩原创视频供你学习！

您需要登录才可以下载或查看，没有账号？注册

x

23. 工程图中Referenced Edges Only 选项的使用

Referenced edges only 选项可以帮助我们进一步控制制图视图中的隐藏线显示状态。

工程图中Referenced Edges Only 选项的使用

工程图中Referenced Edges Only 选项的使用

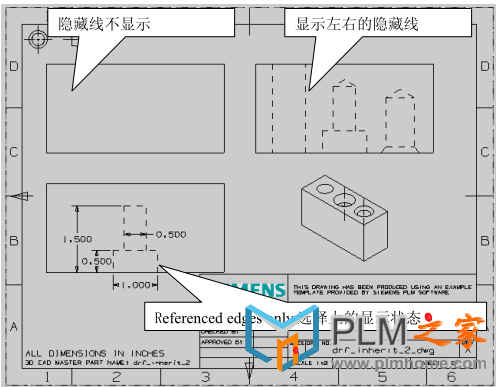

该选项通过判别隐藏线上是否存在注释来控制可见属性，如果选择上这个选项，所有带注

释的隐藏线都会按照虚线显示，而不带注释的隐藏线则不显示。

工程图中Referenced Edges Only 选项的使用

工程图中Referenced Edges Only 选项的使用
