CATIA二次开发入门教程---6 CAA工程的文件结构树及相关介绍

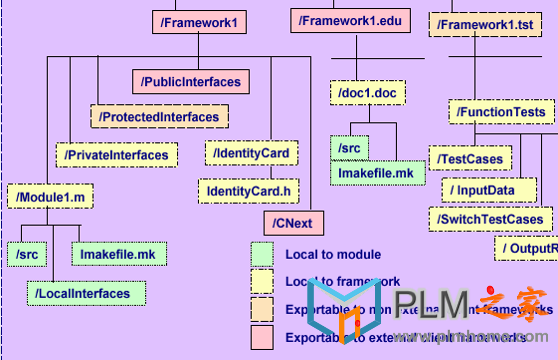

. _% B. g  T( T/ f! ZCAA工程的文件结构树
, r+ s/ m" S# r$ {% E( q6 ]. c
6 \! ~/ x! v# w- \4 T; v* b& ]+ b

& x! N9 u) ^, J 图片1.png 1 d9 q$ z) p) y: u3 r
' c2 `, n/ O: N8 ?

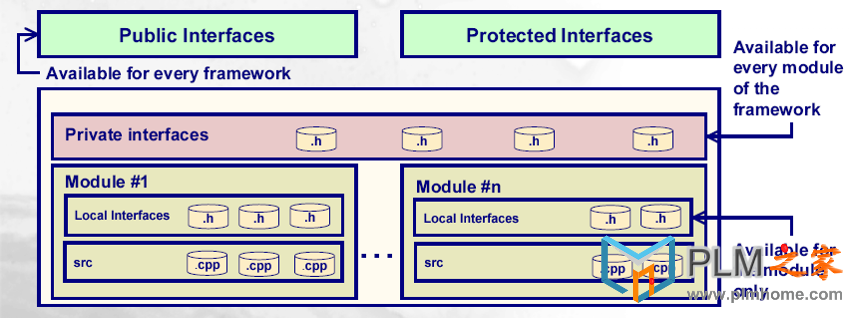

    每个WorkSpace至少需要包含一个Framework。一个Framework包含了一个工程的所有需要的元素,也即是,一个Framework即可以是你的一个工程。Framework的体系如下图:
0 t+ ?2 {* |" L  m) f7 x' Y 图片2.png
# b6 n" p0 C6 b% m, ~$ c3 l
, d5 `) p6 G6 c. d
. Z8 h  @* z+ Y* V$ s( L3 ?; X7 `- E5 g0 L- X" T$ t; B8 G: p+ ^! s. X$ H
PublicInterfaces:公共接口,在这个文件夹中是类的声明,即.h头文件。这些类可以为整个Framework的各个模块共享,也可以被外部Framework使用。. ^- [, w- Z  k
PretectedInterfaces:系统自动生成的module.h头文件,供编译连接时使用。这些模块只能在本Framework使用。1 q$ ]; v" j. E: p- j' A' o" Z* |
IdentityCard.h:本文件定义了所有用于编译使用此Framework的预定义Framework。即,在开发过程中你使用了系统或者外部的API,你必须包含此API所在的头文件,module和Framework,其中Framework的预定义就在这个文件中进行。其格式如下:          AddPrereqComponent("ApplicationFrame",Protected);
* x: j# s4 N( Q+ C+ O// ApplicationFrame即为所连接的Framework3 q. L# d, M; m0 u

. Z" `+ r- K% o# A( {
4 k9 r. D5 g  ~9 c* q7 @) ?. u4 n% |* x" Y) @
& Z' P2 F. Z! ^6 x& o
% V! `& I" @" e) S1 d
5 F- u- t' {& q4 L0 }8 @, ~) T
- j0 ?. f& p0 @2 [' h: ]0 }9 r" p

0 i; r$ ]9 Y6 I3 g( I8 T* @% I" n" t  r5 U
6 o0 n9 E6 F$ S. x& g6 T, I
