CATIA二次开发入门教程---10 添加Add in菜单和工具条
- E+ w) e+ C7 e2 Q3 H8 a- d1 M' D* N3 H7 y( R' f1 W( ?% E
所谓Addin,是在系统已有的Workbench中插入新的工具条或者菜单。; r) Q# z( G  J( N5 O% ^% j8 U% b
我们来在PartDesign中插入一个工具条。6 m: H+ \+ w$ P9 u! a
1、新建一个module命名为myPartAddin,并将它设为active。2 N9 S* }, g3 y0 d
2、做接口CATIPrtWksAddin的implemention, insert->component,弹出对话框6 s1 B2 v; d8 G3 o

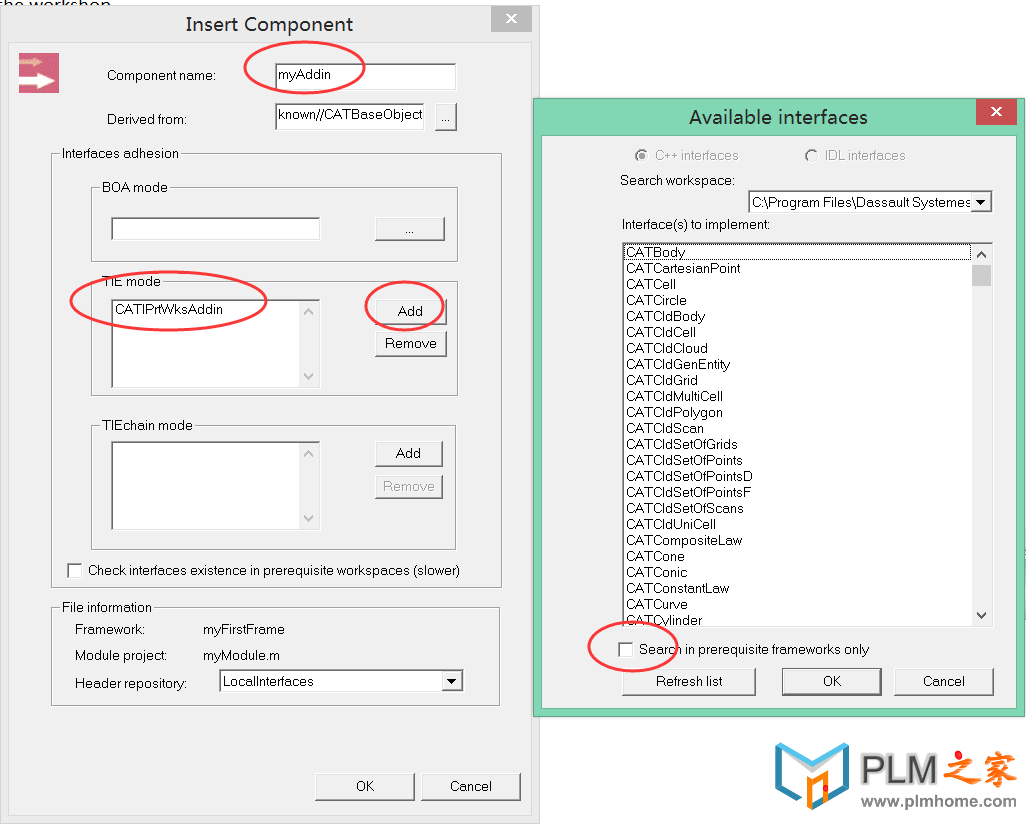

输入addin的名字,点击add再点击浏览选择要执行的接口,如图:
, K* _% F! |# i5 M& A/ l
addmin.png ) Z9 l5 X9 C3 m  @6 g3 `
1)接口可以多选。2)除了 CATIPrtWksAddin 外,还有四个最常用的接口,
6 [% ^" I/ ^4 `7 |( P* \CATIPRDWorkshopAddin 表示当前工具条在装配环境下显示;CATIDrwAddin 表示当前; I( \" @! i2 w, i: W7 ]
工具条在工程制图工作台下显示;CATIAMGProgramAddin 表示当前工具条在 AMG 工作
$ K% E3 c1 H6 W* d8 Y& e台下显示;CATIAfrGeneralWksAddin 对应普通工作台,即打开 CATIA 后,任何 Workbench
0 k! k1 A. D# R  f下都显示当前工具条。
6 j1 C8 a! |. k& C( a
  3、此时建立了一个空的Addin。在myframe.dico文件中可以看到这个Addin的声明:
. A3 X2 P6 J- l% N& h  U/ i+ Q- @ myAddin CATIPrtWksAddin libmyModule
( `- L6 y' q. Z+ `) f% n3 e但是,要创建一个工具条,我们还需要在这个类:NewAddin中添加一些函数。: [9 X$ M7 P: ?( _* p0 S  M
在NewAddin类中添加两个Public函数声明:
2 b+ a' A' `  W" Q3 P& m, G
void CreateCommands();
) R/ C9 {" {) i0 J! E! d5 aCATCmdContainer * CreateToolbars();

  B  ?; `* `) I  E  R在NewAddin.cpp中添加宏定义:
5 z, h! }, H3 J/ N#include "CATCommandHeader.h"
2 i/ G- N0 H& Q$ gMacDeclareHeader(PartCmdHeader);
0 }" a+ O" R$ J. B$ d/ m1 B
这两个函数及宏都可以按ctrl+F1查到, CreateCommands里面的代码只是用 MacDeclareHeader生成的PartCmdHeader定义命令的header(不知道怎么翻译,就是工具条或菜单里面可以看到的执行命令的按钮了,这个命令是连接界面命令和实现代码的桥梁。)如:
% Y+ p; i: u9 `9 I: y3 q9 d4 Wnew PartCmdHeader("Create Point","CmdModule","PointCmd",(void *)NULL);
( o" j( p+ w/ V# w; J" Tnew PartCmdHeader("Create Line","CmdModule","LineCmd",(void *)NULL);
; Y6 `* v' \- f4 F& t8 i
第一个参数是按钮的名字,第二、三个代表按钮执行的命令所在的module和命令的名字,参数四缺省就行了。
3 D& V  y8 z& O% B. Z/ ?
( o3 W" S! o  d  d9 ICreateToolbars里面就是要建的工具条和菜单的主要内容:
4 y" {1 W# M8 V; _0 `  x4 c/ H1 A
4 S+ f; Q- {7 F  H4 `& ^$ ]

. I/ b' C0 r0 s' N& G //设置工具条
% J! I3 E; q8 `% @# {( d% n NewAccess(CATCmdContainer,pPartBenchTlb,PartBenchTlb);
' Z' w% ]; _8 V) ]/ q3 F1 u   AddToolbarView(pPartBenchTlb,1,Right);
; a! x, u5 v# w" V$ W7 Q) Q" q
NewAccess(CATCmdStarter,pPointCmd,PointCmd);
3 z. L5 A9 u! x2 ^! o8 T SetAccessCommand(pPointCmd,"Create Point");
7 x  |) K3 Y& e7 l* y SetAccessChild(pPartBenchTlb,pPointCmd);
9 p3 y6 i4 Y1 A: k NewAccess(CATCmdStarter,pLineCmd,LineCmd);
/ B! I# O% x5 Q! S. F9 S0 o. s) J6 j SetAccessCommand(pLineCmd,"Create Line");
! }" |2 Z1 K" B SetAccessNext(pPointCmd,pLineCmd);
4 E) M* P* ^. X' t

) h2 z- p  Z# R( ?' C //设置菜单
6 f* m! F4 U& e  d0 g( U6 U; J4 M
NewAccess(CATCmdContainer,pPartBenchMun,PartBenchMun);1 T9 I5 G' o% r
NewAccess(CATCmdContainer,pPartBenchSmu,PartBenchSmu);, R# L; V- {$ q8 F" f+ ?8 }
NewAccess(CATCmdStarter,pPointCmdm,PointCmdm);: X7 Y+ }; K9 T; P, V- B5 s
SetAccessCommand(pPointCmdm,"Create Point");" p+ p. C7 E1 i/ [% P
    NewAccess(CATCmdStarter,pLineCmdm,LineCmdm);
0 y  _5 b6 w$ |- ~    SetAccessCommand(pLineCmdm,"Create Line");2 g9 K& N0 M0 D

, P! O6 d  b/ i3 [& w5 ~7 [/ M SetAccessChild(pPartBenchMun,pPartBenchSmu);% ~  c4 B) j' y$ I( m/ _( X
    SetAccessChild(pPartBenchSmu,pPointCmdm);
' d1 ^4 n. c9 X6 o7 f" F SetAccessNext(pPointCmdm,pLineCmdm);
) ^, `8 M$ I9 J1 `- A; |    SetAddinMenu(pPartBenchTlb,pPartBenchMun);" n  C. j. D! ?* d! X
工作台、工具条、菜单栏中常见的一些宏 NewAccess()、SetAccessCommand()、
! M# D: P. L5 T$ U1 pSetAccessChild() 、 SetAccessNext() 、 AddToolbarView() 、 SetWorkbenchMenu() 、
" l6 l3 a9 ?' n* \9 j4 p/ MSetWorkshopMenu()、SetAddinMenu()等
  Q- J1 e# ~! L; p; L2 ~NewAccess 的函数定义如下: 2 {, T& X) q1 r; n8 E
Macro NewAccess (className,variableName,objectName) " `6 Y& Y& E/ A# l% c4 {& ~
其中:className 包括 CATCmdContainer(表示菜单条、菜单、子菜单或者工具条)、
3 k" w' w' s* ^% m$ iCATCmdWorkshop、CATCmdWorkbench、CATCmdStarter(表示命令)、CATCmdSeparator(表
* k& E/ p2 W4 `0 u7 u) L# b示分隔符)

: [! p+ P4 w, w. I/ j. Q" ?: L5 E" r1 W- Z: U
NewAccess, SetAccessCommand, SetAccessChild, SetAccessNext等几个命令的使用。其具体含义可以参看API文档的说明。其他的顾名就可思义。
& p" t7 X; p1 I: G4 P/ f0 R! X4、此时编译,发生几个连接错误。主要是CATCmdContainer类型及Newaccess的定义的头文件及其Module的添加。在.h文件中加上:#include "CATCmdContainer.h"
/ k* y; t/ u4 C8 O在.cpp中加入:#include "CATCmdContainer.h"
5 P: ^, }7 }) S/ c9 I' u#include "CATCreateWorkshop.h"
1 S% r3 ?# S' [* l, [* U* ]6 C在.mk文件中加入:WIZARD_LINK_MODULES =  \- s8 Q% ^# u1 ~8 i  ~! x4 s: \
JS0FM JS0GROUP PrtWorkshop MechanicalModelerUIUUID \
. ^' }+ B. I& H8 ], O$ I  @% t5 TCATApplicationFrame
5 N  U* |2 U  `1 ^# END WIZARD EDITION ZONE 3 t5 \0 r6 j+ B) z
LINK_WITH = $(WIZARD_LINK_MODULES)  \
6 l* [8 u, M; i) S5 C2 ?          CATApplicationFrame
* v) c- M, j) d: F: O在Identitycard.h中加入:
5 n. J) n! Y0 ^AddPrereqComponent("ConstraintModelerUI",Protected);' x2 M: }0 o& t6 K
注意:每次换行时,都要加一斜线用来继续执行下面的module.
3 S5 c3 n: v- X% C) ~
) D) j- B% J* e1 Q# G

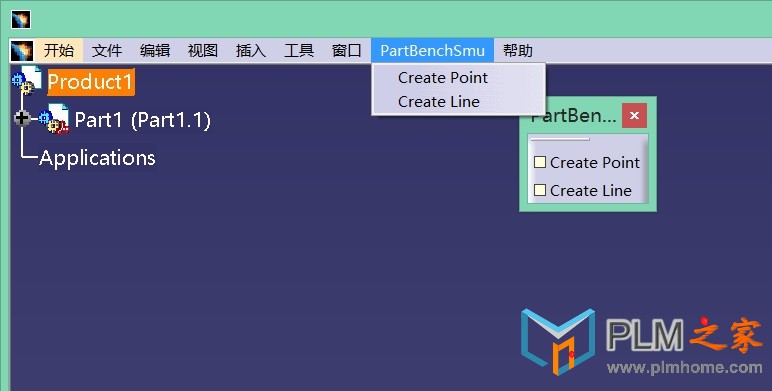

, w2 a. U% ^( |" j  ]1 x" n重新进入编译后,可以看到结果如下:8 o) D9 R4 n; n6 D& \
