PLM之家焊接助理视频教程 2.1 电弧焊接功能
9 {4 m" G) B6 b9 O/ E' s5 o3 v QQ截图20171109151838.png
  ?/ [* G9 h  ^! S5 _$ p$ q0 `! L0 B% `5 K# ^
4 X$ I  g; d1 _' t( w( g4 ^5 Y( a; H) o5 x3 U$ f$ H

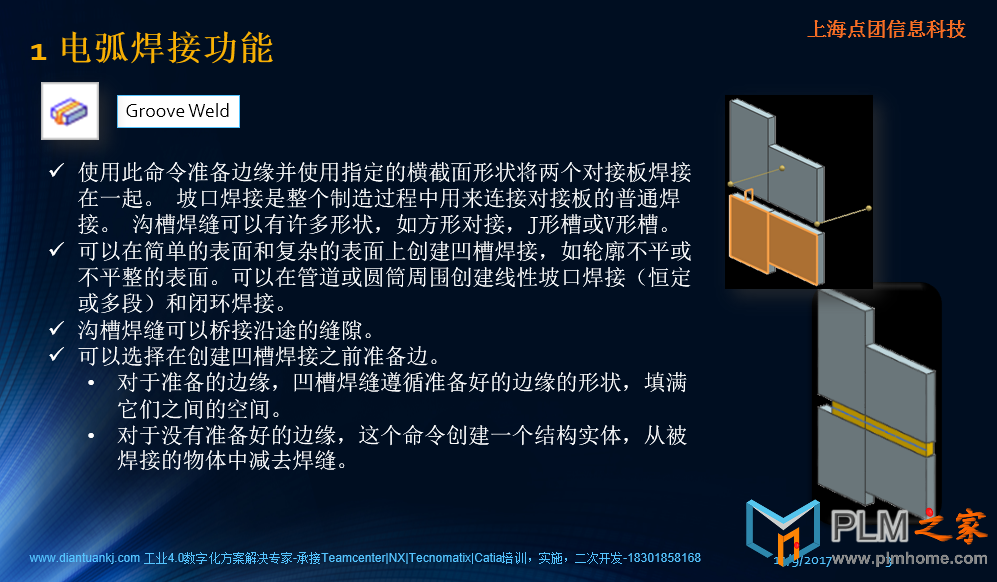

电弧焊
" O8 ]/ z3 Z; p. [: J+ b5 }7 Q7 m# H: j6 W% P) L* O
使用此命令准备边缘并使用指定的横截面形状将两个对接板焊接在一起。 坡口焊接是整个制造过程中用来连接对接板的普通焊接。 沟槽焊缝可以有许多形状,如方形对接,J形槽或V形槽。4 B* r3 t$ |) D0 y- C
可以在简单的表面和复杂的表面上创建凹槽焊接,如轮廓不平或不平整的表面。可以在管道或圆筒周围创建线性坡口焊接(恒定或多段)和闭环焊接。7 Q" x, C  }: d$ b
沟槽焊缝可以桥接沿途的缝隙。
1 Q2 p* N: A/ Z可以选择在创建凹槽焊接之前准备边。% m" {5 O7 h: P; j& p
对于准备的边缘,凹槽焊缝遵循准备好的边缘的形状,填满它们之间的空间。7 b, x$ F- q0 e% k: ]5 n$ u& h
对于没有准备好的边缘,这个命令创建一个结构实体,从被焊接的物体中减去焊缝。4 h5 z+ z0 A, {/ r/ r" `
% B& d7 O+ f6 j7 b, R9 m
角焊
! }6 P7 p8 I- o# E! S2 S/ P5 W8 b+ B3 Q  i* I
通过添加材料将两块板焊接在一起,形成T形,搭接或角接头。
4 o. T6 g/ B# y6 [在3D模型空间中定义圆角弧焊接以将多个组件连接在一起。
. l2 K, f& u6 s# B5 A% O- g- S5 K在两组物体的指定面之间插入角焊缝并为角焊缝定义参数。
7 o* ?  }" X4 B% a2 L+ `  t8 D9 q使用选择意图选项来帮助选择面部。
. D) }$ D0 W9 N$ G% w0 I指定焊接过程,以及焊缝的形状和轮廓。
  E/ O7 S" G9 `+ z延长表面边缘以在固体之间填充缝隙。# R( i: ^" E4 Z# j9 `
从起点到终点或从终点到起点创建角焊缝。4 z1 g. r$ F! R8 P6 B3 W
当编辑跳跃焊接时,重新创建删除的单个跳过焊接。
6 c8 J: a" N# Q2 h& ^5 i
# w8 F8 e' J& o塞焊
$ Y) N# H. z( R1 E$ o( c5 d! u/ {: h( j' H7 n2 F. l; s8 Z. ]
使用PlUG/Slot Weld命令,使用现有的孔或槽将两个重叠的板焊接在一起,以填充焊缝。
% o9 X7 S# K6 W3 G. x8 L: W将Plug/Slot Weld焊接插入两个机构的指定面并定义Plug/Slot Weld的标准。 这些焊缝通过孔连接在一起。
2 A3 y# J7 b0 i( P. u- E; I) X# `使用Plug/Slot Weld焊接将一块材料的表面与另一块材料的表面连接起来。 孔可以部分或完全填充焊接金属。1 ?( k- `+ D, F' ~6 F; K  X- E; O
通过使用Plug/Slot Weld焊接的细长孔将一块材料的表面连接到另一块材料的表面。 该孔可以在一端开口并且可以部分地或完全地填充有焊接金属。
/ c  N* v. F1 a! F( \8 m为焊接特征分配一个焊接符号。
" ?# R2 x2 o; S5 j, \& c. D( B5 H
3 }, d7 P) Y& a" y2 ?
5 ~* m: l, _3 I: v
