第四代设计(4GD)带来产品设计系统的革命9 f& P3 \3 D- \0 F9 Z O8 B. t
第四代设计(4GD)带来产品设计系统的革命
$ Y( h% R7 A! `7 _
第四代设计(4GD)允许NX CAD或者生命周期可视化的用户在产品设计阶段实时的合作,非常适合开发团队针对大型的,包含成千上万个零件的产品,比如,造船工业。4GD允许用户签出和修改组成整个产品设计的单个零件,而不需要通过锁住整个产品或者主要的装配节点。第四代设计(4GD)是建立在以往的设计系统之上的一种设计管理系统。

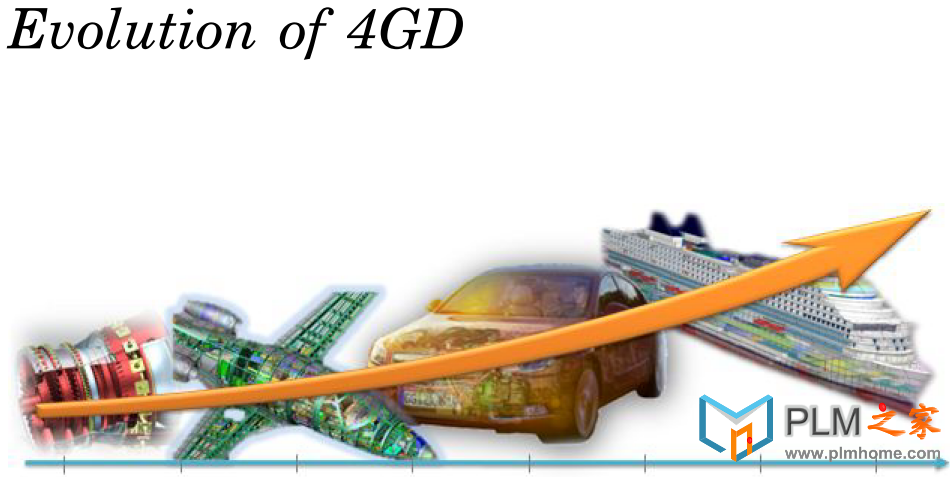

8 o1 D2 H- p f) U! b以往的设计管理系统包括:; W; I% _- Y* g0 H
第四代设计(4GD)带来产品设计系统的革命
6 C" \+ X# K' j: V) z( `8 m) H# Y
(1)Globs 团状
( e& P- L. w$ L& ]7 A% N整个产品模型存储在一个文件里,当有很大的装配,尤其是多个相同的文件进行拷贝的时候,整个文件非常大,这种方法没有效率,同事不能简单的进行标准几何的重用或者并行工程的工作方式。
% d" k" _6 r( b6 I6 t(2)Assembly 装配方式5 S9 M7 n y: P6 [1 H
第二种产品管理系统是将装配或者组件进行分开,分别存储,装配存储整个产品结构的位置信息,几何文件存储在组件中,这种方式比较有效率,因为组件可以不需要重复的进行复制几何而可以在多个位置上进行重用,装配存储装配和子装配的产品结构。这种方式的瓶颈是对于大型的装配,不能够跟踪文件,特别是当产品有多个不同版本的时候。不同的设计者可以并行的来在同一个装配下不同的组件上进行工作,然而只能有一个设计者在同一时间可以去编修这个装配。
+ @, W+ i X' t6 M) _+ j(3)Configured assemblies 配置的装配4 ]4 v. [: |* P. B/ L" u
第三代CAD设计管理是使用产品的生命周期管理PLM系统去控制从需求到加工维护的产品数据。PLM系统管理多个变量的产品,选择合适的每个子装配的版本,通过产品生命周期,管理方式,变更和多站点设计数据的控制来追踪每个文件。; A* ]3 b8 M) ~' F9 W0 y' s" C
这种方法对存储文件和管理产品的生命周期有效率,但是在产品的装配结构上亦然有很多瓶颈,因为组件的位置存储在装配文件中,设计这必须签出更高一层的父装配,这个父装配包含其他所有的组件也包括要修改的组件,在一个时间里,只能有一个用户签出来修改这个装配。这样创建的瓶颈是依靠在产品设计初期,怎样好的进行产品结构的组织。在设计创建后,更改产品结构就非常的困难,这种缺陷对于大型的复杂的产品就显得更加严重。8 F9 s9 n S+ q- x/ b6 O* p/ w0 T+ F
(4)4th generation Design(4GD) 第四代设计
1 R. M4 i, G: J! y, t第四代设计使用基于组件的灵活的方式,Teamcenter和NX紧密的集成来存储独立的管理对象,也就是设计元素Design Element。设计元素包含NX部件或者装配模型的位置和几何信息。装配数据被组织在一个更灵活的组类,被称为分区Partitions。4GD移除了以前的设计系统的缺陷,可以在协作项目中设计非常大的产品。设计者可以签出所需要的设计元素,而不要签出整个子装配,这样就保证了文件大小效率,同事移除了工程瓶颈问题。你不需要折中的去处理产品的阻止而来避免后期的性能问题,但是可以顶一个适合你的工作实践的组织结构。
