PLM之家- UG8.5 部件族的使用视频】2 部件族Part Family对话框4 Q7 D$ M2 j7 S* ^$ i1 k2 x! A
" U3 ]! P; R- T' c6 v1 K

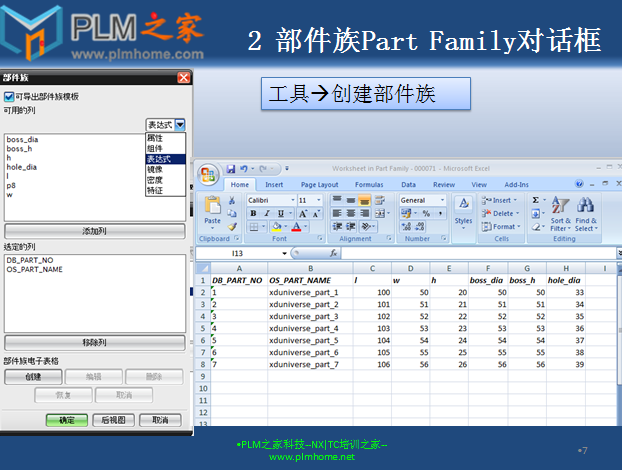

部件族Part Family对话框

部件族Part Family对话框

( Q5 N% z& y) Z- @9 [( E5 V可导出部件族模版:如果选中,则 NX Manager 属性DB_PART_NO和OS_PART_NAME将被加到电子表格的列里以便区分成员,而不用零件名来区分。用于本地NX and NX Manager间进行部件族的移植
2 ^8 o. i7 T6 v6 g: S2 Z" A可用的列:显示当前部件中可被定义为电子表格列的项目。只有显示类型的项目才在1位置的列表中显示
3 z+ A0 a2 p2 _1 `6 Q) ^9 lAttribute Classes:可选的6种特性类,用来定义电子表格的列。这些特性类有:+ h" B% g* L- R% @
Attributes :使用部件属性(attributes)及值
3 p7 W) ?0 v7 r: f6 [Components: 仅用于装配模板文件。可以去掉指定的组件(表格留空)或者用不同的组件来替换指定的组件
- M7 _' f: ^; s+ c, Q Expressions:当创建部件族成员时,提供表达式值。 表达式值只能为常值。
; r1 U+ M* Z/ f4 |2 m6 U, g+ \Mirror:如果模板文件中有镜像体,则部件族成员可以使用基体(镜像特征值为yes)或者镜像体(mirrored body)(镜像特征值为no)。' v! s1 r6 m2 A; z0 ]; M
Density:给出零件中命名的实体列表,可以为每一个命名指定密度当创建部件族成员时,可以指定密度给每一个名字,则该密度值会应用到该名字的实体上。使用Edit  Properties 来给实体指定名字。& h7 W* i1 m1 }( g
Features:特征是否抑制。可以通过在电子表格中指定其值为yes或no。$ v0 _( k2 z0 o4 x/ k
Add Column:添加一列到已选择的列。在Available Columns list中选中要添加的列,然后选择Add Column。也可以直接双击添加。
) y3 T$ z  }6 e$ r2 e: z+ ?6 sChosen Columns:列出已选的项目,每一项目对应电子表格中的一列。
1 F8 F) w. |1 n* XRemove Column:移除列。选中要移除的列名然后选择Remove Column按钮, q" F7 Y8 N# G4 f+ h
Create:在定义好需要的列后,点击该按钮新建创建部件族的电子表格,在电子表格中配置部件族各个成员。
& B3 V0 u3 t( H+ w  N& C6 cEdit:调出已有的电子表格进行编辑。: O' J9 Y3 g9 Q5 p2 H. V' V
Delete:删除电子表格,即删除整个部件族。如果部件族有任何成员,则成员将变成普通NX零件。
) D! m" o/ w. A1 KResume:当控制转移到NX验证或创建零件后,选择Resume按钮将返回到电子表格  j7 H5 E  ~9 w1 Z9 h# m' {' y% L1 A) P; N) J
Cancel:取消最后一次存储后所作的任何更改并返回NX。2 U$ F; l* O- c8 E; I5 e4 w
