NX1847 PMI相关新功能来袭!

5 O. v0 a$ s& r; a- q
8 \) o( Q, \$ a3 ?  x

5 @' u2 J0 t+ `PMI/MBD/3D GD&T

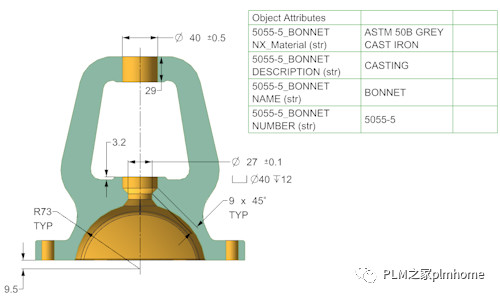

PMI功能是NX1847新版本重点打造的功能,结合最新的工业4.0 MBD等需求,增加了很多新功能和增强。PMI的好处之一是,当将它添加到三维模型中时,它可以被下游应用程序用于制造、装配规划、分析、检查和协作。用NX创建的PMI符合3D数字产品定义的行业标准,带有PMI的3D模型可以作为图纸的替代品。

2 v% V0 I. ^: ?3 |& q

) r1 K1 z- y: U* f1 T
登录/注册后可看大图
$ H5 L1 D& W+ C9 O, W' H
: Z' E) R3 o; a' Z' M* ?
譬如新增PMI用户设置功能,单独的PMI用户设置功能让你更加明确的进行PMI相关设置,之前你需要通过制图的用户设置来进行设置;PMI性能提高--在进行PMI查询的时候,减少不必要的模型处理;更新机制更改;大装配性能提高等;装配导航器上用户体验的增强,比如粗体显示激活的workview,自动高亮和展开对应的PMI对象节点,警告按钮等;
支持多窗口的显示;RenewPMI功能让你更新PMI特征到当前版本;
0 s: U8 F! ]: g  B0 {( ?" C

9 k3 p; i0 _! |5 g  t$ V( I! g
我们重点给大家介绍三个好功能!

$ _; A7 r0 z% t0 [8 ?
登录/注册后可看大图

: u+ t( `9 ?0 E2 Y
" k  L" [4 O8 }$ u7 Q* Z% g

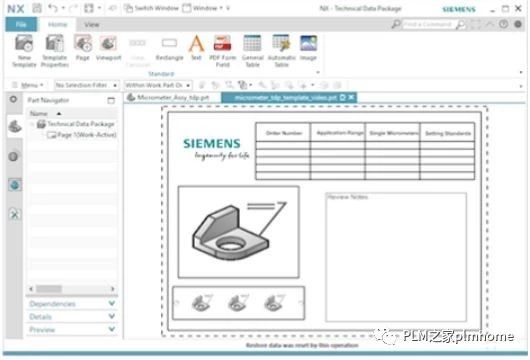

13D PDF的导出功能 Publish Technical Data Package


- U. @, U) U: u
在没有这个功能前,很多小伙伴要通过第三方工具进行导出,3D PDF可以很轻松的让下游人员进行快速查看数模信息。当然免费的JT2GO也可以很轻松的进行预览查询。
TDP支持3D PDF和带有JT的PDF,后者除了包含常见的model views,PMI,图片,文字,表格等外还包括了所有的导出信息,比如附件,JT文件等,所有的这些都是通过模板进行定制的。具体怎么使用,仔细研究下吧。

8 |3 A) u* W4 ~( O4 x0 q
登录/注册后可看大图

5 ^3 U- k  L2 d: ^+ G) A
0 l( c9 ?8 g1 N  d4 l

2PMI表格


4 @1 a% n) V3 Q8 J
这个功能非常的重要,笔者在给很多客户做PMI二次开发的时候,经常需要用表格的形式显示数据信息,没有PMI Table的痛苦可想而知,需要代码将所有的信息进行处理,而且还没有表格线显示,如果要绘制表格线需要花费大量时间。在新的版本上我们终于预见了她。

, ?  _- c9 x; V
登录/注册后可看大图

! V$ u  n5 R, f: X# {+ T

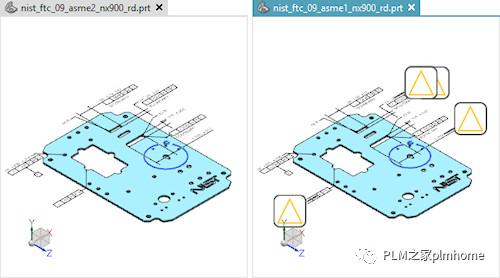

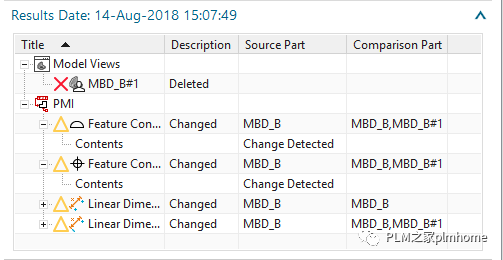

3PMI比较

' ?" M+ \4 W. O
除了我们以前熟悉的模型比较,2D 图纸比较外,目前PMI也增加了比较功能,二期是通过结合HD3D进行的显示,效果更棒。(要学习HD3D的朋友们,请到PLM之家观看视频),PMI比较常见的就是我们在Teamcenter中的两个版本含有PMI数据的比较,这样可以快速看出版本变化。

. Z( z) `* q' }. P% y9 a
登录/注册后可看大图

5 i$ e1 T9 Z7 v/ o& T( j# H
登录/注册后可看大图

: d+ i% y! ^  J& Q
$ D' e- v( P/ \4 Y$ W
8 T4 I3 M" O: B, D

登录/注册后可看大图
* M9 `9 p! M! n7 @5 e- B) @, O

登录/注册后可看大图
END
