一文了解 NX1899版本和Teamcenter集成的新功能

[复制链接]

2020-1-1 14:20:54 5298 1

admin 发表于 2020-1-1 10:00:54 |阅读模式

admin 楼主

2020-1-1 10:00:54

请使用QQ关联注册PLM之家,学习更多关于内容,更多精彩原创视频供你学习!

您需要 登录 才可以下载或查看,没有账号?注册

x
马上要跨年了,感谢大家的支持和守候,祝福大家新年快乐,财源滚滚,阖家幸福,身体健康!

" Y1 G  _7 D/ e: b/ w
登录/注册后可看大图

/ N6 i! H" @9 J
接下来,我们就来点儿干货,希望给忙碌的你节省点儿时间,快速了解下新功能吧!

0 H8 i) |3 f, H0 }

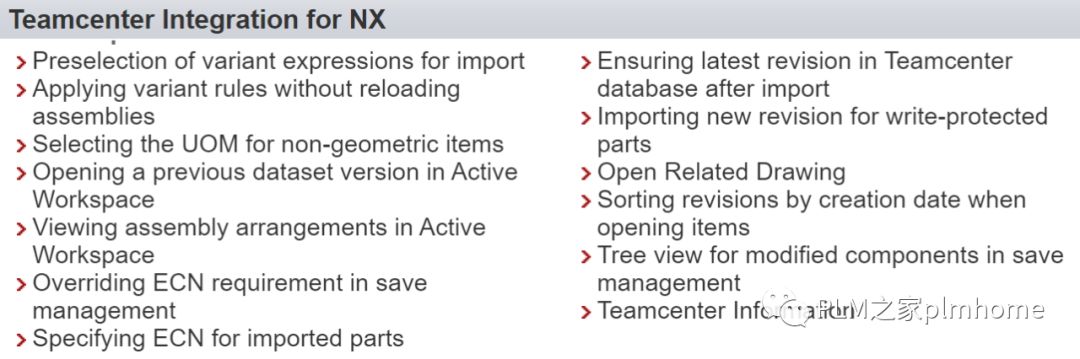

NX1899 和 Teamcenter的集成做了比较实用的功能扩展,整体新功能如下,接下来一个个详细了解下。其实任何PLM和CAD系统的集成,也不外乎就是数据的管理,属性的管理,怎么样把数据库的数据抽取出来,怎么把本地的数据上传回去,新功能只是增加了些许效率。

1 l0 y$ y  _; o) E$ |6 m
! g+ S. t1 f; _: }2 {

登录/注册后可看大图
  • 关于变量配置的几个新功能
    / c+ G) m. L' m0 J2 H: P( [
    ' u) c5 n5 k4 p# S! o
(1)Preselection of variant expressions for import
导入变量表达式预选功能
对应功能 Import/Export group→Import Variant Expressions( g4 Q+ p  E! i  Q6 V6 f# y2 o
从Teamcenter导入变量表达式时,“选择变量表达式”对话框中的某些表达式可能会被预先选择。这使您只需单击“确定”即可轻松更新现有的变量表达式。" Q" a1 M3 l) P( Q- ~

9 }9 {3 |9 I' w) N# s8 {
登录/注册后可看大图

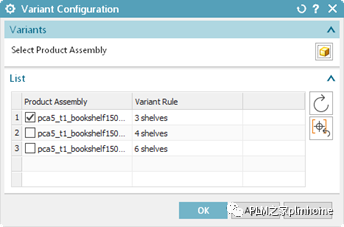

(2)Applying variant rules without reloading assemblies
       应用变量规则不需要重新加载装配
! {( n; Q  W( W2 c* o
现在,您可以使用“变量配置”命令来更改应用于已加载部件的变量规则,而不必重新加载它。可以动态控制部件的配置,而不必执行加载过程。您可以使用变量规则来控制产品装配的顶层装配和下层子装配的配置。
* \" E7 b. C: V' }1 k# a& _

登录/注册后可看大图

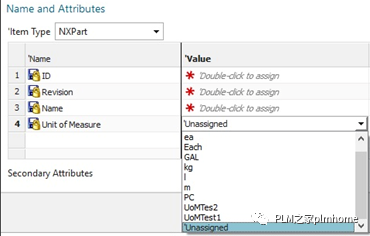

(3)Selecting the UOM for non-geometric items
创建新的Item时,现在可以选择度量单位(UOM)将该项目指定为非几何图形。 可以在最初创建项目时轻松地将它们(例如胶水,机油,密封剂等)声明为非几何模型,因此不会自动创建数据集。
===
关于非几何的bom行,和reference only的bom行简单的啰嗦下,非几何Non-geometric的数据只是作为TC里面一个bom行出现,NX中无3D数据,在装配导航器上显示的是一个空心儿的方块儿图标,相反的,Reference Only这种数据在TC中不会出现BOM行,但是在NX中会加载相关模型,比较典型的就是创建图纸功能,不是直接关联的零件会通过Reference only的关系关联,这些数据不会在TC的bom行上显示,在NX装配导航器上显示一本书的图标。 感兴趣可以去关注下!

4 j1 \2 V' i! j2 S2 S
: p, @& Y6 k4 p) M& Q( O4 K  v( ~

登录/注册后可看大图

  P1 t+ ^0 H8 R  y( f
2. 关于和Active Workspace Client集成的几个新功能
9 U8 J; }2 H! d4 [9 T

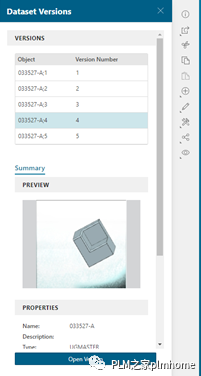

(1) Opening a previous dataset version in Active Workspace
打开数据集版次的功能,此功能需要配置用户选项 AWC_NX_OpenOldDatasetVersionIsEnabled = true

) H- S- B7 P& E! u9 C6 K; h
登录/注册后可看大图

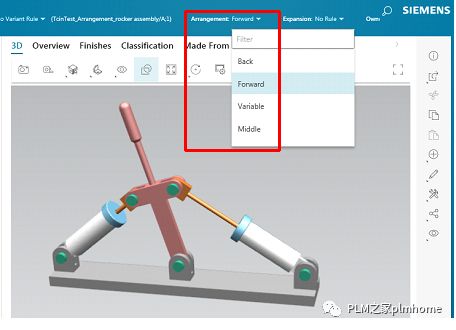

(2)Viewing assembly arrangements in Active Workspace 查看装配布置功能
当前应用的装配体布置显示在3D选项卡上标题行的“布置”属性中。 可以单击它并选择其他布置选项,然后显示将使用新布置进行更新。
% h3 B/ `5 e/ D6 M

登录/注册后可看大图
3. 关于保存、导入、导出、打开等文件操作的几个新功能
& m# d6 R, c$ @( @

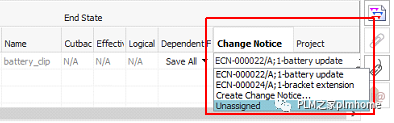

(1)Overriding ECN requirement in save management
提供更大的灵活性在保存ECN相关需求时,设置 TC_NX_CM_Enabled = true 强制保存的时候需要指定ECN,也可以通过这是TC_NX_CM_save_management_operation_exceptions 为 Create, SaveAs, or Revise 去豁免这个选项,也可以在保存选项中选择unsigned,这样此值将会为空

* X! S( }! Y7 j) A2 Y. t
登录/注册后可看大图

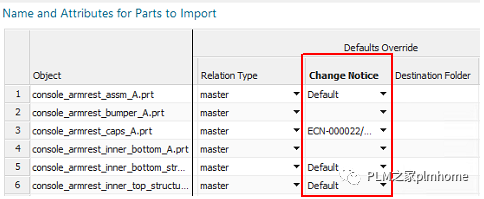

(2)Specifying ECN for imported parts 导入零件时候指定ECN,当设置TC_NX_CM_Enabled=true时候,导入装配功能,可以指定ECN相关设置
8 _6 N* B$ t! e. g. [9 |

登录/注册后可看大图
(3)在上述导入装配功能中,增加了Latest Revision while Importing into Existing Parts导入最新版本的功能,teamcenter自动查找数据库中最新的版本进行修正,比如当前你导入的是B版本模型,但是数据库中已经有了A到E的版本,则会自动修正为最新的E版本进行导入,此设置需要在用户首选项Use Latest Revision while Importing into Existing Parts中进行设置
(4)导入装了中,同时增加了Importing new revision for write-protected parts,对只读权限的文件,导入新版本功能,同样需要首选项中做相关设置,
  • 设置Use Latest Revision while Importing into Existing Parts 和Apply New Revision Action if Latest Revision is Read-only ,清除Apply Use Existing action read only items 这样讲允许覆盖新的只读版本
    : n: q; L  E7 O) `! T

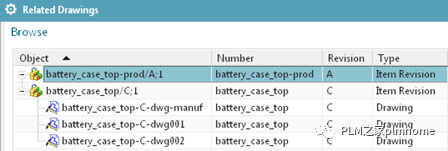

(5)装配树上 Open Related Drawing打开关联图纸功能,这个应该很简单,二次开发估计很快也可以做出来,通过主模型快速打开相关的图纸文件
2 i  s. |- b/ P  Z% t% }! m

登录/注册后可看大图

. {" v8 ?2 ~3 S, E" m) u- H0 F

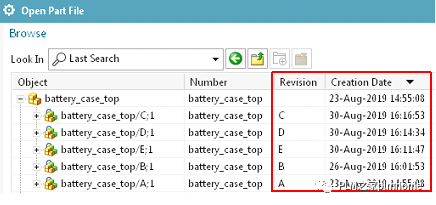

(6)搜索打开item可以有时间属性进行排序,很简单的功能,需要增加多余的属性选项,TC_NX_additional_columns 这个大家应该很熟悉了

/ n. X5 k; A) G  A  ?; m# m
登录/注册后可看大图

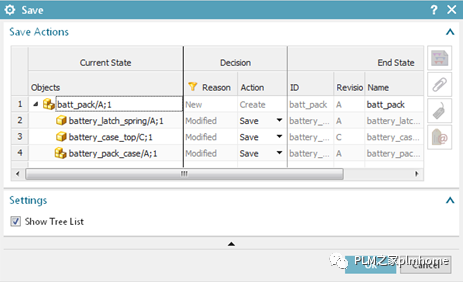

(7)Tree view for modified components in save management放个大招,和catia的保存管理功能一模一样,说实话,功能都是互相借鉴的,当戴姆勒放弃Catia,用上NX的时候,注定以后NX会增加很多Catia类似的功能,这个保存管理功能,如出一辙,当然“管家”自然不会强人所难,所以很多这样的功能,都会通过首选项配置才起作用,因此你要知道即使是CAD,IT管理员是多么的重要吧,我们要统一自己企业的标准,可不要胡来哦。
Always Show Save Management Dialog Box 首选项控制这个功能哦。

1 p0 j0 c- ^  Z! h6 d6 C; b
登录/注册后可看大图

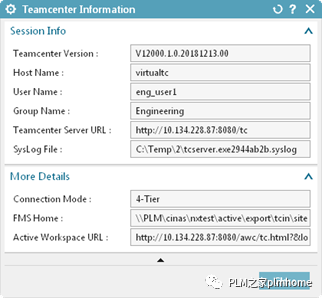

最后关于Teamcenter信息的功能,About Teamcenter增加了这种所谓的只读的string类型的UI,目的是你可以直接复制相关信息,可见这个亲切劲儿。
% m4 M: v% }  Y' p

登录/注册后可看大图

7 o) e. \& U7 ?- K/ {7 F  w: B# p5 F0 }) V1 K1 ?4 }$ ~2 v
% Y% J, M! J0 }) u5 O4 S6 A

登录/注册后可看大图
0 x' q- g; a- K3 Q

* I" P7 q) q' y3 p
登录/注册后可看大图
END
PLM之家plmhome

7 s: Y$ n$ \  d& w9 J
登录/注册后可看大图

; f) C. E9 d4 E▲长按二维码“识别”关注

& |7 z& `1 p, q2 w- T5 r1 ^. D: o$ {9 }$ [' m
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
