9. 如何在Teamcenter 与NX集成环境中创建Item时增加其他类型

admin

9.    如何在Teamcenter与NX集成环境中创建Item时增加其他的对象类型

默认情况下，模板只有一个定义的对象类型。此时对象类型列表不会显示。

对象类型列表只有在创建 Item 时才会出现，在创建 non-master 对象比如具有规格关系

类型的图纸时不会出现。

值可以是任何有效的 Teamcenter 对象类型。模板默认的对象类型是 Item。你可以通过

修改 PAX 文件中的<ItemType>元素来增加其他的对象类型到模板中

PAX 文件位于UGII_ROOT_DIR\templates 目录下，前缀为 nxdm_的 PAX 文件可用于

Teamcenter Integration 站点， 比如 nxdm_ugs_model_tempalates.pax

当你在 Teamcenter Integration for NX 中打开新建对话框。选择 Model 标签，为 Units 选

择 Inches, 选择 Model 模板后，呈现下面的截图：



下面的例子说明如何向 Model 模板中增加其他的对象类型。

关闭 Teamcenter Integration for NX 客户端。

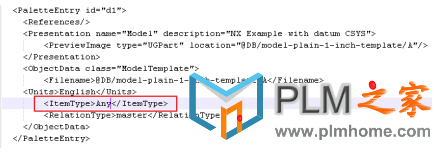

修改 UGII_ROOT_DIR\templates 下的nxdm_ugs_model_tempalates.pax， 将

<PaletteEntry id="d1">下<ItemType> 的值从 Item 改为 Any。
6 s- |) I/ u, j$ m$ }

0 s% w, M/ U: d2 u" W0 N8 Q& S

从 Teamcenter 工具条中单击 NX 图标打开 Teamcenter Integration for NX。能够发现

Item Type 列表显示出来，并且能够选择任何有效的 Teamcenter 对象类型.
