2 Check-Mate结合HD3D的使用
1 ]# @& I( M8 F3 m) X( C5 a; L; N6 p7 R

5 n8 H" P6 t. R; f0 [% C2 |8 a! u" \6 S

2 Check-Mate结合HD3D的使用

2 Check-Mate结合HD3D的使用

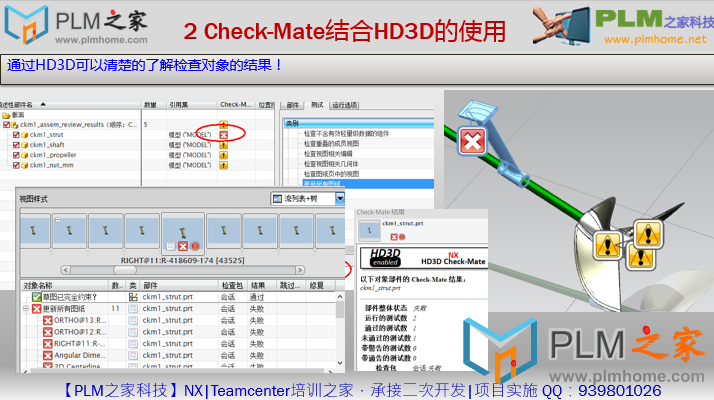

5 o  n& D0 [2 D# H1 l/ r可使用 HD3D 工具以图形显示 Check-Mate 结果。图形显示可帮助您更加容易地扫描设计问题。 # f0 f( P: K* C) i* l3 x" A% ~
可以执行以下操作:$ L9 ]) Y3 G; U
•以树列表形式显示结果,以扫描结果的列。单击列标题,按该列中的值对结果进行排序。例如,可以按名称、类别、部件名、检查包名称或结果状态对结果进行排序。
* p# ?5 ~' J$ v! w树列表视图样式1 E( C: X9 N' p
•平铺显示结果,以查看缩略图像和摘要信息。
. j8 }' H3 z) A# X平铺视图样式6 _! T- m  f( M
•以流列表形式显示结果,对树列表顶部的缩略图像进行扫描。4 L4 U' V! {. N* W) f" y) d
流列表视图样式
) n: b. t5 x- B: S# s. T2 {( N图标用于对每个结果列表中的结果进行排序。这些图标表示测试类别、通过或未通过状态以及优先级。9 p& p4 O: r* R$ H4 f; i
Check-Mate 状态图标  k6 X( @$ |" j( X1 a
•通过放置在图形窗口中 3D 模型上的标记,以图形方式定位问题。   v& ~" S; T* i: f5 y5 q
模型上的 Check-Mate HD3D 标记
8 O3 E3 [" d6 T4 L! x+ I: H•将 Check-Mate 结果窗口发送到图形窗口。当使用全屏显示时,此功能尤其有用。' O) d9 u* I+ V
右键单击 Check-Mate 结果窗口,并选择发送至窗口。
* ~# c* W$ t' z. u0 v图形窗口中的 Check_Mate 流列表和树结果。
4 j# L/ a, R. Z5 Q+ v•使用“透视”显示类型使 3D 模型上的标记更加易于分辨。
( Y" c6 X# L6 i. ^0 C) H4 t' q+ ]在使用“透视”显示的模型上的 Check-Mate HD3D 标记
0 V; m. R5 m1 {2 F•单击 HD3D 标记或结果列表中的项,显示“Check-Mate 结果”窗口,从中查看关于测试的摘要信息。单击更多详细信息按钮可查看测试的完整描述。 ) x8 r' n: D! A$ I
