Teamcenter业务建模器BMIDE基础图文教程<5> 界面上显示属性( r7 C+ d* Y- t* p8 a1 p
创建的属性也可以在teamcenter的界面上直接显示出来,而不单单是创建item的时候显示。" Y# f. D% v) N- v" }8 b
这种方式其实和BMIDE的内容关系不大,但是显示需要输入BMIDE定义的属性名称。& Z/ q; R7 e% ^4 d+ g, o# I$ W  y2 Z& Y
此处通过xmlrenderingstylesheet的渲染来完成,plmhome part在summary或者viewer情况下属性的显示。

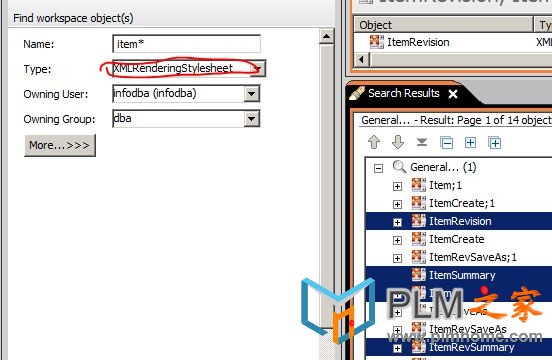

5 |: r; ~7 s$ _! m7 m1. 通过搜索,查找xmlrenderingstylesheet中item相关的数据集,这里面关注下item,itemrevision,itemsummary,itemrevisionsummary这个数据集,通过save as 的方式,生成对于那个p5_PlmhomePart的四个数据集。
* K. K8 _& W+ D/ r+ P* R) f

BMIDE定义XMLrendering

BMIDE定义XMLrendering
: O7 I% u7 ]+ X! Q. p7 N0 f! o+ j

( a& h# h$ |" k2 \5 @) A

BMIDE定义XMLrendering

BMIDE定义XMLrendering

% v: R8 D/ V; Z) u( R7 `1 G& o2. Save as生成的四个数据集,通过viewer,可以看到其内容,此时通过注册对应的类型。

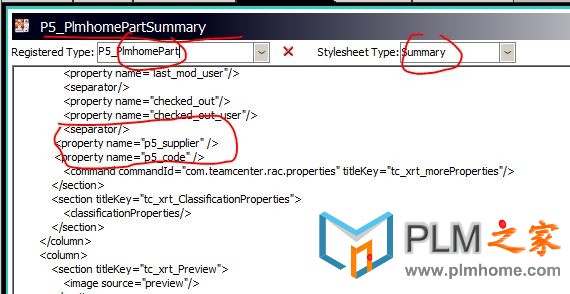

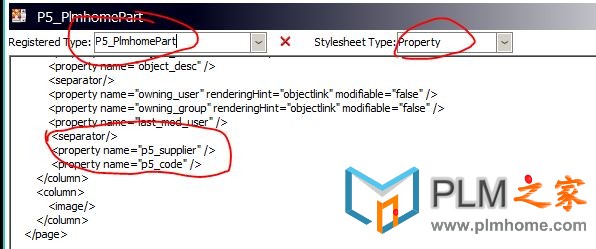

, V; i9 ~; e( K4 W$ \) Tplmhomepart在viewer上显示,stylesheet的类型为 property
' `& _' M4 L8 p) `plmhomepart在summary上显示,stylesheet的类型为summary$ @& Z$ X/ m% {% |1 A- ~- g$ e+ F

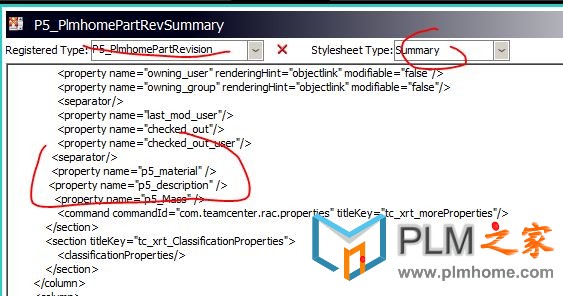

4 A3 }2 Z, ~1 t" s* K, ]plmhomepart revision也是类似的方式。这里分别添加BMIDE中添加的属性。& D0 d" `; n7 W
$ N6 X8 c9 Q. W

BMIDE定义XMLrendering

BMIDE定义XMLrendering
- p/ \7 _7 m9 ^' W

& G" Z! }; l- o$ d8 c# X/ f* I

BMIDE定义XMLrendering

BMIDE定义XMLrendering

2 I) N, {+ p9 q4 `6 b. n# k) @
9 M" F! E  ~' K# H9 G. m$ v- u. L4 W

BMIDE定义XMLrendering

BMIDE定义XMLrendering
- @8 E1 k; v: \: K  v' E* q

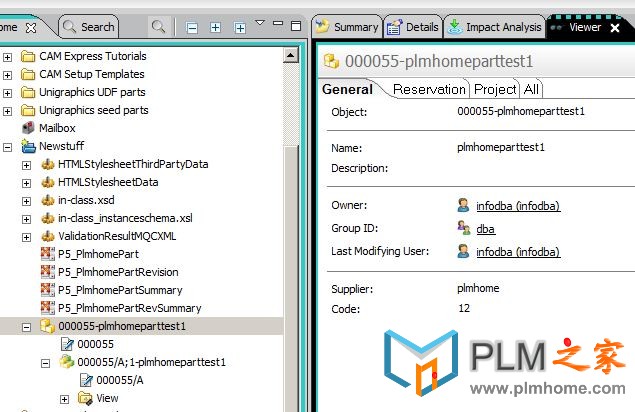

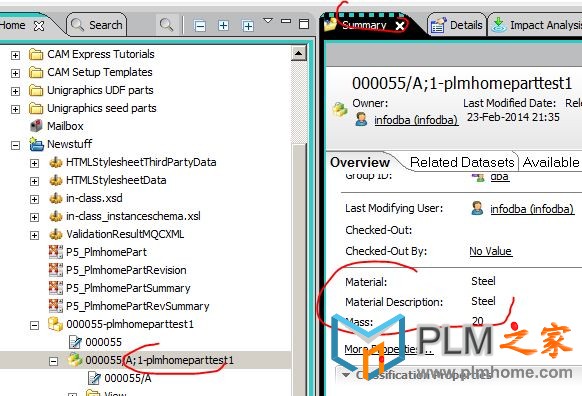

8 M3 B" y9 }6 L* `- G: d3.完成后就可以直接通过新建一个plmhomepart的类型来显示定义的结果
. _4 F, L2 E( i8 G' Y

BMIDE定义XMLrendering

BMIDE定义XMLrendering

& b! h+ R- P* H: \7 O
+ w1 A- q/ C4 k  e

BMIDE定义XMLrendering

BMIDE定义XMLrendering

6 A) ?8 ?4 p0 Q* c6 b3 r' z ! J& {- b3 P, S. E- I% v

BMIDE定义XMLrendering

BMIDE定义XMLrendering
# K* ]9 J8 ?% d" Y$ a1 k
7 h7 j5 U1 v% E, [8 n6 H
在web客户端上也可以看到同样的效果
+ g1 y* A1 Q$ d0 }$ V9 P; Z. L8 L & ~. n5 q4 m9 \: e/ B. {9 j, h" g

webclient

webclient

1 w- @$ J( Y* Z0 M
# R. z5 D, w/ U9 F9 j& R
